उत्पाद विवरण:
|
| मशीनरी परीक्षण रिपोर्ट:: | बशर्ते | संरचना:: | खोल और ट्यूब हीट एक्सचेंजर |
|---|---|---|---|
| अधिकतम कार्य दबाव:: | 2.5 एमपीए | कार्य तापमान रेंज:: | मॉडल के आधार पर |
| सामग्री:: | स्टेनलेस स्टील | ट्यूब सामग्री:: | एल्यूमिनियम / एसएस 304/316 / सीएस |
| उपयोग:: | गर्मी उपचार भट्ठी | स्थानीय सेवा स्थान:: | कोई भी नहीं |
| प्रमुखता देना: | Sus304 शेल ट्यूब हीट एक्सचेंजर,2.5MPA शेल ट्यूब हीट एक्सचेंजर,0.4MPA स्टेनलेस स्टील शेल और ट्यूब हीट एक्सचेंजर |
||

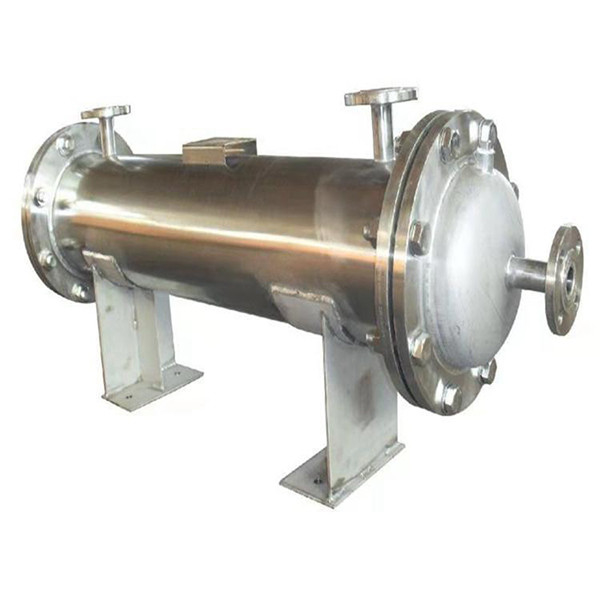

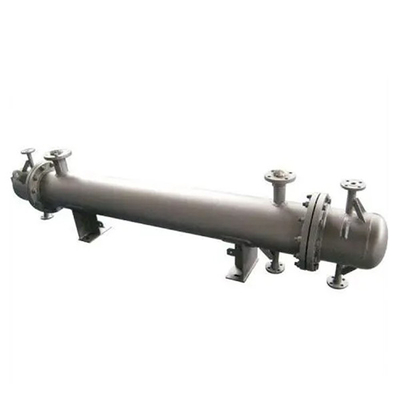

उच्च दबाव Sus304 स्टेनलेस स्टील खोल और ट्यूब हीट एक्सचेंजर
विवरण
हीट एक्सचेंज में शेल और ट्यूब हीट एक्सचेंजर दो प्रकार के तरल पदार्थ होते हैं, ट्यूब में एक प्रवाह, स्ट्रोक को ट्यूब कहा जाता है;एक ट्यूब के बाहर बहती है और इसके स्ट्रोक को शेल साइड कहा जाता है।ट्यूब बंडल की दीवार गर्मी हस्तांतरण सतह है।ट्यूब के बाहर तरल पदार्थ के गर्मी हस्तांतरण गुणांक में सुधार करने के लिए, एक निश्चित संख्या में अनुप्रस्थ बाधक प्लेटें आमतौर पर खोल में स्थापित की जाती हैं।बाधक न केवल द्रव शॉर्ट सर्किट को रोक सकता है, द्रव की गति को बढ़ा सकता है, बल्कि तरल को कई बार निर्दिष्ट पथ के अनुसार ट्यूब बंडल को पार करने के लिए मजबूर कर सकता है, ताकि अशांति की डिग्री बहुत बढ़ जाए।आमतौर पर इस्तेमाल किए जाने वाले बैफल में दो प्रकार के गोलाकार आकार और डिस्क आकार होते हैं, पूर्व में ट्यूब में अधिक व्यापक रूप से उपयोग किया जाने वाला तरल पदार्थ ट्यूब बंडल के माध्यम से ट्यूब कहलाता है, प्रत्येक को खोल के माध्यम से शेल कहा जाता है।पाइप में द्रव की गति में सुधार करने के लिए, सभी पाइपों को औसतन कई समूहों में विभाजित करने के लिए दोनों सिरों पर उपयुक्त विभाजन स्थापित किए जा सकते हैं।इस तरह, द्रव ट्यूब के केवल एक हिस्से से होकर वापस बंडल में एक बार में कई बार जा सकता है, जिसे मल्टीपाइप कहा जाता है।इसी तरह, ट्यूब के बाहर प्रवाह दर में सुधार करने के लिए, खोल में कई बार तरल पदार्थ को पास करने के लिए अनुदैर्ध्य बाधक स्थापित किया जा सकता है, जिसे मल्टी-शेल पास कहा जाता है।ट्यूब हीट एक्सचेंजर में, ट्यूब के अंदर और बाहर अलग-अलग द्रव तापमान के कारण शेल और ट्यूब बंडल का तापमान अलग होता है।
पैरामीटर
| हीट एक्सचेंजिंग क्षमता | 4mmbtu/h या आधारित |
| डिजाइन तापमान (कुंडल) | 200℃ |
| डिजाइन तापमान (खोल) | 200℃ |
| डिज़ाइन का दबाव | 1.6MPa |
| काम का दबाव (ट्यूब साइड) | 0.4MPa |
| OPER.TEMP.(IN/OUT)(ट्यूब साइड) | 100.6/50 ℃ |
| ट्यूब साइड सामग्री | Q345R |
| वज़न | लगभग 19,000 किग्रा |
| भूकंपीय तीव्रता | 7 ग्रेड |
| पास की संख्या (खोल पक्ष) | 1 |
| पास की संख्या (ट्यूब साइड) | 4 |
| ट्यूब शीट | 16MnIII |
एहतियात
शेल और ट्यूब हीट एक्सचेंजर का हाइड्रोलिक टेस्ट एक एग्जॉस्ट पोर्ट से लैस है।परीक्षण के दौरान, हीट एक्सचेंजर को तरल से भरा जाना चाहिए, और आंतरिक गैस को छुट्टी देनी चाहिए।हीट एक्सचेंजर की सतह को सूखा रखा जाना चाहिए।जब हीट एक्सचेंजर दीवार का तापमान तरल तापमान के करीब होता है, तो दबाव को धीरे-धीरे डिजाइन दबाव तक बढ़ाया जा सकता है।यह पुष्टि की गई थी कि निर्दिष्ट परीक्षण दबाव पर दबाव बनाए रखने के बाद कोई रिसाव नहीं था, जबकि 30 मिनट के लिए दबाव की जाँच की गई और फिर 80% हीट एक्सचेंजर परीक्षण दबाव अपर्याप्त था।निरीक्षण के दौरान, दबाव की गारंटी दी जानी चाहिए।इसे इसी तरह रखते हुए, समान परीक्षण दबाव बनाए रखने के लिए निरंतर दबाव का उपयोग नहीं किया जाना चाहिए।बन्धन बोल्ट को दबाव से संकुचित नहीं किया जाना चाहिए।
