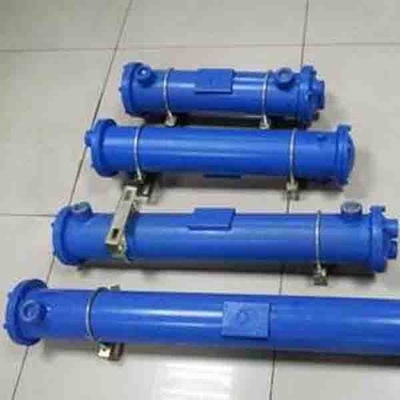

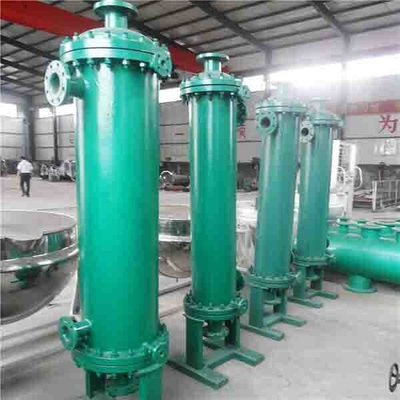

0.375 "वाटर ट्यूब हीट एक्सचेंजर

हीटिंग पानी के लिए स्टेनलेस स्टील के खोल और ट्यूब हीट एक्सचेंजर

विवरण

शेल-एंड-ट्यूब हीट एक्सचेंजर्स को शेल-एंड-ट्यूब हीट एक्सचेंजर्स भी कहा जाता है।यह हीट ट्रांसफर सतह के रूप में खोल में संलग्न ट्यूब बंडल की दीवार की सतह के साथ एक विभाजन हीट एक्सचेंजर है।इस प्रकार का हीट एक्सचेंजर संरचना में अपेक्षाकृत सरल और संचालन में विश्वसनीय है।यह विभिन्न संरचनात्मक सामग्रियों (मुख्य रूप से धातु सामग्री) से बना हो सकता है, और इसका उपयोग उच्च तापमान और उच्च दबाव के तहत किया जा सकता है।यह एक प्रकार है जो वर्तमान में व्यापक रूप से उपयोग किया जाता है।

पैरामीटर

एहतियात

1. हीट एक्सचेंजर को काम के दबाव के 1.5 गुना पर हाइड्रॉलिक रूप से परीक्षण किया जाना चाहिए।भाप का हिस्सा भाप आपूर्ति दबाव प्लस 0.3MPa से कम नहीं होना चाहिए;गर्म पानी का हिस्सा 0.4MPa से कम नहीं होना चाहिए।परीक्षण के दबाव में, दबाव को 10 मिनट तक बिना गिराए रखें।

2. शेल-एंड-ट्यूब हीट एक्सचेंजर के सामने के छोर में ट्यूब बंडल को निकालने और उतारने के लिए जगह होनी चाहिए, यानी उसके सिर और दीवार या छत के बीच की दूरी हीट एक्सचेंजर की लंबाई से कम नहीं होनी चाहिए, और उपकरण संचालन चैनल की स्पष्ट चौड़ाई 0.8m से कम नहीं होनी चाहिए।

3. विभिन्न वाल्वों और उपकरणों की स्थापना ऊंचाई को संचालित करना और निरीक्षण करना आसान होना चाहिए।

4. हीटर के ऊपरी हिस्से (आमतौर पर सुरक्षा वाल्व को संदर्भित करता है) को स्थापना और परीक्षण की आवश्यकताओं को पूरा करना चाहिए, और 0.2 मीटर से कम नहीं होना चाहिए।
