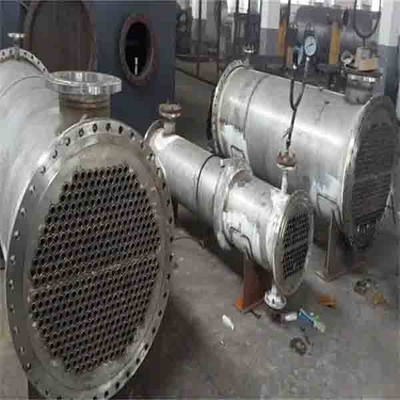

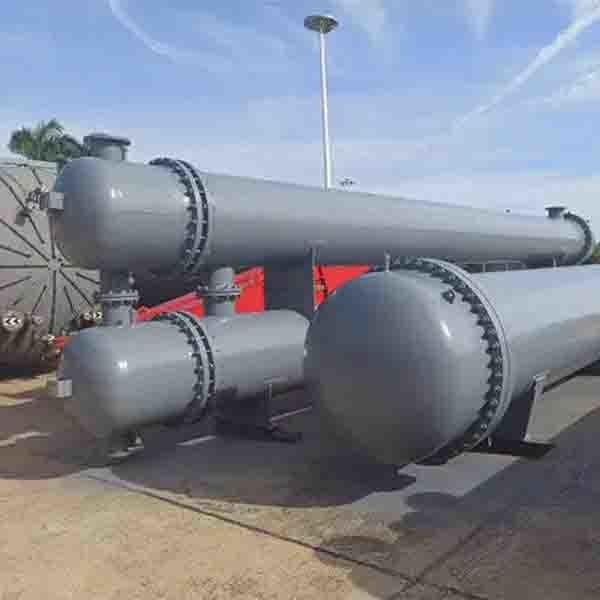

4.5mpa शैल ट्यूब हीट एक्सचेंजर

प्राकृतिक गैस खोल और ट्यूब हीट एक्सचेंजर गर्म बिक्री

विवरण

शेल और ट्यूब हीट एक्सचेंजर्स अभी भी रासायनिक उत्पादन में उपयोग किए जाने वाले हीट एक्सचेंज उपकरण पर हावी हैं।हालांकि यह हीट एक्सचेंज दक्षता, कॉम्पैक्ट संरचना और धातु सामग्री की खपत के मामले में अन्य नए हीट एक्सचेंज उपकरण जितना अच्छा नहीं है, शेल और ट्यूब हीट एक्सचेंजर में ठोस संरचना, बड़े ऑपरेशन लचीलेपन, मजबूत अनुकूलन क्षमता, उच्च विश्वसनीयता और एक के फायदे हैं। सामग्री की विस्तृत श्रृंखला।, बड़ी प्रसंस्करण क्षमता, उच्च तापमान और उच्च दबाव और अन्य विशेषताओं का सामना कर सकती है, इसलिए यह अभी भी इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है।

विनिर्देश

उत्पाद संरचना

शेल-एंड-ट्यूब हीट एक्सचेंजर्स में शेल, हीट ट्रांसफर ट्यूब बंडल, ट्यूब शीट, बैफल्स (बैफल्स) और ट्यूब बॉक्स होते हैं।खोल ज्यादातर बेलनाकार होता है, जिसमें ट्यूब बंडल अंदर स्थापित होते हैं, और ट्यूब बंडलों के दोनों सिरों को ट्यूब शीट पर तय किया जाता है।दो तरल पदार्थ, गर्म और ठंडे, हीट एक्सचेंज के लिए, एक ट्यूब के अंदर बहता है, जिसे ट्यूब साइड फ्लुइड कहा जाता है;दूसरा ट्यूब के बाहर बहता है, जिसे शेल साइड फ्लुइड कहा जाता है।ट्यूब के बाहर तरल पदार्थ के गर्मी हस्तांतरण गुणांक में सुधार करने के लिए, आमतौर पर खोल में कई बाधक स्थापित किए जाते हैं।बाधक खोल की तरफ तरल पदार्थ के वेग को बढ़ा सकता है, जिससे द्रव को निर्धारित पथ के अनुसार कई बार ट्यूब बंडल से गुजरने के लिए मजबूर किया जा सकता है, और द्रव अशांति की डिग्री को बढ़ा सकता है।हीट एक्सचेंज ट्यूबों को ट्यूब शीट पर समबाहु त्रिभुजों या वर्गों में व्यवस्थित किया जा सकता है।समबाहु त्रिभुज व्यवस्था कॉम्पैक्ट है, ट्यूब के बाहर तरल पदार्थ में उच्च स्तर की अशांति होती है, और गर्मी हस्तांतरण गुणांक बड़ा होता है;वर्गाकार व्यवस्था ट्यूब के बाहर सफाई के लिए सुविधाजनक है, और उन तरल पदार्थों के लिए उपयुक्त है जो स्केलिंग के लिए प्रवण हैं।
