उत्पाद विवरण:
|
| संरचना: | प्लेट हीट एक्सचेंजर | कार्य तापमान रेंज:: | -269 डिग्री सेल्सियस ~ 900 डिग्री सेल्सियस |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, आदि। | लंबाई:: | लंबाई |
| प्रमुख विक्रय बिंदु:: | उच्च सटीकता | शोरूम स्थान:: | कोई भी नहीं |
| डिज़ाइन का दबाव:: | 35Mpa . तक | वज़न:: | स्वनिर्धारित |
| प्रमुखता देना: | 900 डिग्री शेल ट्यूब हीट एक्सचेंजर,50C शेल ट्यूब हीट एक्सचेंजर,एल्यूमीनियम चिलर शेल और ट्यूब |
||

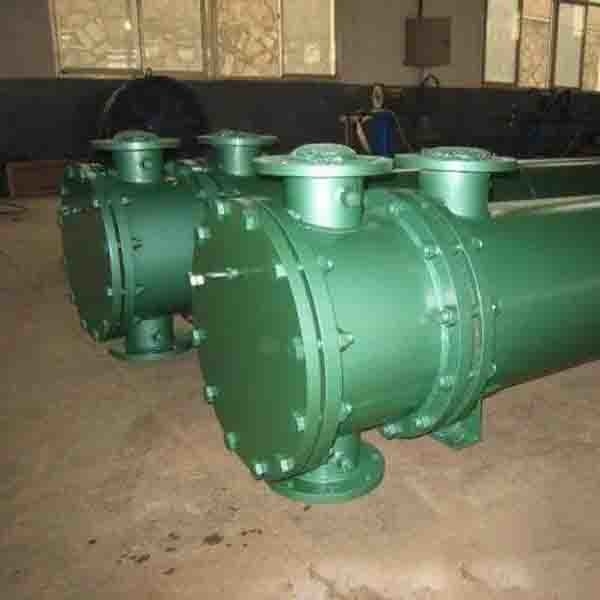

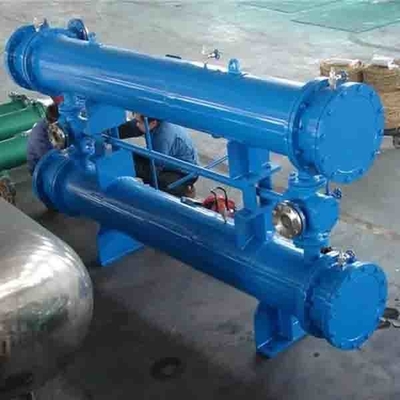

औद्योगिक स्टील हीट पाइप हीट एक्सचेंजर शैल और ट्यूब निर्माता
विवरण
शेल और ट्यूब हीट एक्सचेंजर मुख्य रूप से शेल, ट्यूब बंडल, ट्यूब प्लेट और सीलिंग हेड से बना होता है।खोल गोल है और अंदर समानांतर ट्यूब बंडल या सर्पिल ट्यूब से सुसज्जित है।ट्यूब बंडल के दोनों सिरे ट्यूब प्लेट पर लगे होते हैं।दो तरल पदार्थों में हीट एक्सचेंजर के लिए ट्यूब हीट एक्सचेंजर में, ट्यूब में एक प्रवाह, स्ट्रोक को ट्यूब कहा जाता है;एक ट्यूब के बाहर बहती है और इसके स्ट्रोक को शेल साइड कहा जाता है।ट्यूब बंडल की दीवार गर्मी हस्तांतरण सतह है।पाइप के प्रकार अलग-अलग होते हैं, प्रक्रिया आम तौर पर 16 मिमी, 20 मिमी या 25 मिमी के व्यास के साथ तीन मॉडल होती है, और पाइप की दीवार की मोटाई आम तौर पर 1 मिमी, 1.5 मिमी, 2 मिमी और 2.5 मिमी होती है।अधिकांश सामग्री 304 या 316L हैं।
पैरामीटर
| 1 | पोत श्रेणी | द्वितीय | |
| 2 | विवरण | सीप | नली |
| 3 | ऑपरेशन प्रेशर, MPa.G | 2.5 | 0.4 |
| 4 | डिजाइन दबाव, MPa.G | 2.75 | 0.8 |
| 5 | IN/OUT ऑपरेशन तापमान, °C | 2.66/15.32 | 120/100 |
| 6 | डिजाइन तापमान, डिग्री सेल्सियस | 50 | 200 |
| 7 | औसत धातु का तापमान, °C | 13.39 | 48.11 |
| 8 | मध्यम | मिश्रित हाइड्रोकार्बन | गर्मी हस्तांतरण तेल |
| 9 | मुख्य दबाव भागों की सामग्री | एसएस30408 | एसएस30408 |
| 10 | संक्षारण भत्ता, मिमी | 0 | 0 |
| 1 1 | शैल/सिर का तेल गुणांक | 1 | 0.85 |
| 12 | इन्सुलेशन मोटाई, मिमी | 80 | |
| 13 | गर्मी हस्तांतरण क्षेत्र, एम 2 | 18.5 | |
| 14 | सेवा जीवन, वर्ष | 20 | |
| 15 | परीक्षण | हाइड्रोलिक परीक्षण, वायु रिसाव परीक्षण, दबाव परीक्षण | |
फायदा:
(1) इसमें हीट एक्सचेंज और हीट स्टोरेज दोनों कार्य हैं।शेल और ट्यूब हीट एक्सचेंजर के हीट एक्सचेंज ट्यूब बंडल का ऊपरी हिस्सा हीट स्टोरेज पार्ट होता है, जो एक ही तापमान वाले गर्म पानी के क्षेत्र से संबंधित होता है।पानी के भार में परिवर्तन के अनुकूल मात्रा;आउटलेट पानी का तापमान स्थिर है, और पानी की आपूर्ति सुरक्षित और विश्वसनीय है।
(2) टैंक के माध्यम से गर्म पानी का प्रतिरोध नुकसान बहुत छोटा है।जब ठंडा पानी शेल और ट्यूब हीट एक्सचेंजर से होकर गुजरता है, तो पानी का क्रॉस सेक्शन बहुत बड़ा होता है, प्रवाह वेग 0.01m / s से कम होता है, और प्रतिरोध का नुकसान बहुत छोटा होता है, आमतौर पर केवल 0.1 ~ 0.2m, जो पानी के बिंदु पर ठंडे और गर्म पानी की आपूर्ति के दबाव संतुलन को बनाए रखने के लिए बेहद फायदेमंद है।.
(3) ऊष्मा माध्यम की आवश्यकताएं सख्त नहीं हैं।शेल-एंड-ट्यूब हीट एक्सचेंजर में बड़ी गर्मी भंडारण क्षमता होती है, और इसके हीटिंग लोड की गणना गर्मी की खपत के आकार के अनुसार की जा सकती है, जो बॉयलर और पाइप नेटवर्क लोड को आधे से कम कर सकती है, जिससे हीटिंग में निवेश की बचत होती है। मध्यम आपूर्ति प्रणाली, और एक ही समय में कोयले को गर्म करना।बॉयलर का उपयोग अपेक्षाकृत समान है, जो बॉयलर की थर्मल दक्षता में सुधार करने और इसकी सेवा जीवन को बढ़ाने के लिए अनुकूल है।
(4) संरचना सरल है, प्रबंधन सुविधाजनक है, यह पानी के दबाव का सामना कर सकता है, और शोर कम है।
