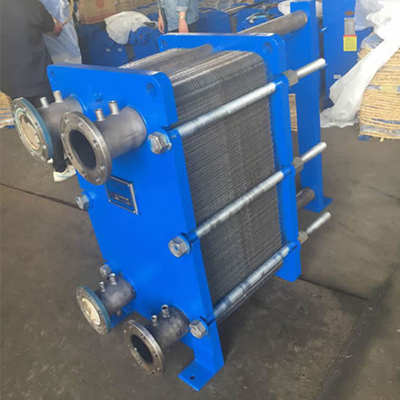

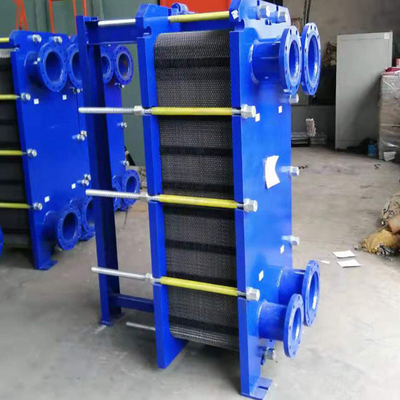

30 बार प्लेट प्रकार हीट एक्सचेंजर कॉपर निकल ब्रेजिंग बॉयलर

स्टेनलेस स्टील प्लेट हीट एक्सचेंजर अनुकूलित किया जा सकता है

विवरण

प्लेट हीट एक्सचेंजर की प्लेट नाली द्रव अशांति को बढ़ावा देती है और दबाव अंतर के खिलाफ प्लेटों का समर्थन करती है।फ्रेम प्लेट और प्रेसिंग प्लेट को ऊपरी असर वाली छड़ पर निलंबित कर दिया जाता है, जिसे निचली गाइड रॉड द्वारा रखा जाता है, और दोनों समर्थन कॉलम पर तय होते हैं।कनेक्शन फ्रेम प्लेट में है या, यदि एक या दोनों तरल पदार्थ डिवाइस के भीतर फ्रेम और प्रेशर प्लेट में कई बार गुजरते हैं।

पैरामीटर

विशेषताएँ

प्लेट हीट एक्सचेंजर के लिए नियंत्रण पैरामीटर हीट एक्सचेंजर सामग्री, काम करने का दबाव, डिजाइन तापमान आदि हैं।

हीट एक्सचेंजर चुनते समय, छोटे हीट ट्रांसफर गुणांक वाले पक्ष को एक बड़ी प्रवाह दर प्राप्त करने का प्रयास करें, और हीट ट्रांसफर को बेहतर बनाने के लिए दो द्रव हीट एक्सचेंज सतहों के दोनों किनारों पर हीट ट्रांसफर गुणांक को समान या समान बनाने का प्रयास करें। गुणांक।हीट एक्सचेंजर द्वारा गर्म किए गए द्रव का तापमान हीट एक्सचेंजर के आउटलेट दबाव पर संतृप्ति तापमान से 10 डिग्री सेल्सियस कम होना चाहिए, और माध्यमिक पानी के लिए उपयोग किए जाने वाले पानी पंप के कार्य तापमान से कम होना चाहिए।

तलछट और गंदगी वाले द्रव को फिल्टर होने के बाद हीट एक्सचेंजर में प्रवेश करना चाहिए।

प्लेट हीट एक्सचेंजर चुनते समय, उस तरफ तरल पदार्थ के इंटरफेस पर प्रवाह वेग जहां तापमान अंतर छोटा होता है, बहुत बड़ा नहीं होना चाहिए, और यह दबाव ड्रॉप की आवश्यकताओं को पूरा करने में सक्षम होना चाहिए।

बड़े प्रवाह दर और छोटे स्वीकार्य दबाव ड्रॉप के मामले में, कम प्रतिरोध वाले प्लेट प्रकार का चयन किया जाना चाहिए।इसके विपरीत, बड़े प्रतिरोध वाले प्लेट प्रकार का चयन किया जाना चाहिए।

द्रव दबाव और तापमान के अनुसार वियोज्य या इलेक्ट्रिक वेल्डिंग प्रकार का चयन किया जाता है।

7. विनियर क्षेत्र के साथ एक प्लेट का चयन करना उचित नहीं है जो बहुत छोटा है, ताकि बहुत अधिक प्लेटों से बचने के लिए, प्लेटों के बीच प्रवाह वेग बहुत छोटा हो, और गर्मी हस्तांतरण गुणांक कम हो।

प्लेट हीट एक्सचेंजर का हीट एक्सचेंज माध्यम भाप नहीं होना चाहिए।
