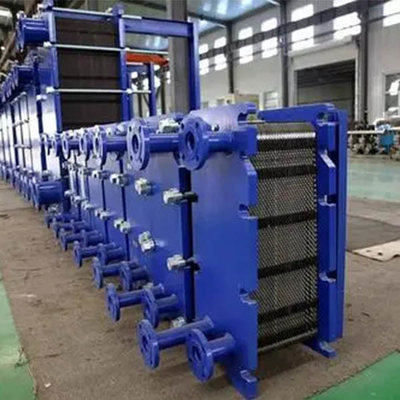

टांकना प्लेट प्रकार हीट एक्सचेंजर विरोधी जंग संपीडित फाइबर

सीई के साथ उच्च गुणवत्ता वाले ब्रेज़्ड प्लेट हीट एक्सचेंजर कम कीमत

विवरण

प्लेट हीट एक्सचेंजर में विभिन्न प्रकार के प्रवाह पथ संयोजन होते हैं, जिनमें से सभी को अलग-अलग रिवर्सिंग प्लेट्स और विभिन्न असेंबली विधियों द्वारा महसूस किया जाता है।प्रवाह पथ संयोजन को एकल प्रवाह, बहु प्रवाह और मिश्रित प्रवाह में विभाजित किया गया है, प्रक्रिया की आवश्यकताओं के अनुसार चुना जाना चाहिए।सामान्य तौर पर, लॉगरिदमिक औसत तापमान अंतर के 1.8 गुना से अधिक तापमान अंतर वाले मीडिया को बहु-प्रवाह को अपनाना चाहिए।इंटरप्लेट प्रवाह दर 0.3-0.5 मीटर / एस है।यदि प्रवाह बहुत छोटा है, तो डबल या एकाधिक प्रवाह का उपयोग किया जाना चाहिए।

पैरामीटर

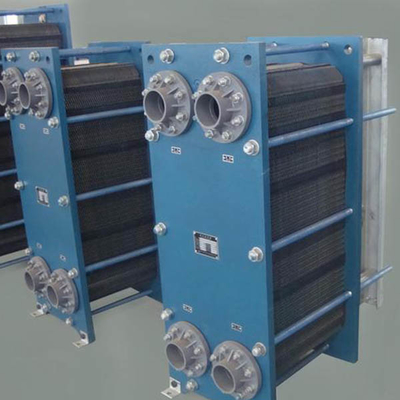

प्लेट हीट एक्सचेंजर की संरचनात्मक विशेषताएं:

1. प्लेट समूह में एक निश्चित संख्या में हीट ट्रांसफर प्लेट्स शामिल होती हैं, जो हीट ट्रांसफर क्षेत्र की जरूरतों के अनुसार निर्धारित की जाती हैं।

2. प्लेट पर गैस्केट सुनिश्चित करता है कि प्रवाह चैनल एक दूसरे के खिलाफ सील कर दिए गए हैं।गैसकेट हीट एक्सचेंजर में द्रव प्रवाह की दिशा भी निर्धारित करते हैं।

3. फ्रेम को बन्धन बोल्ट के साथ प्लेट में बांधा जाता है।

4. इनलेट और आउटलेट मीडिया के लिए इंटरफ़ेस आमतौर पर हीट एक्सचेंजर की निश्चित संपीड़न प्लेट पर होता है।मल्टी-चैनल के मामले में, कनेक्शन पोर्ट निश्चित संपीड़न प्लेट पर होना चाहिए।

5. आसन्न प्लेटें क्रमशः गर्म और ठंडे मीडिया के लिए धावक बनाती हैं।यदि दो मीडिया में प्रवाह चैनलों की संख्या समान है, तो 100% प्रतिधारा प्रवाह प्राप्त किया जा सकता है।
