उत्पाद विवरण:
|
| संरचना:: | प्लेट हीट एक्सचेंजर | अधिकतम कार्य दबाव:: | 3.0 एमपीए |
|---|---|---|---|
| प्रमुख विक्रय बिंदु:: | उच्च सटीकता | समारोह:: | वे मूल प्लेट के साथ प्रतिस्थापित और मिश्रण कर सकते हैं |
| प्रमाणीकरण:: | आईएसओ9001:2015 | वोल्टेज:: | 220V/380V |
| प्लेट थीटा:: | कम थीटा और उच्च थीटा | बिक्री के बाद सेवा प्रदान की:: | ऑनलाइन समर्थन |
| हाई लाइट: | 3.0 एमपीए प्लेट प्रकार हीट एक्सचेंजर,380 वोल्ट प्लेट प्रकार हीट एक्सचेंजर,200 मिमी प्लेट प्रकार कंडेनसर |
||
फैक्टरी प्रत्यक्ष मूल्य अच्छी गुणवत्ता उच्च दक्षता प्लेट हीट एक्सचेंजर
विवरण

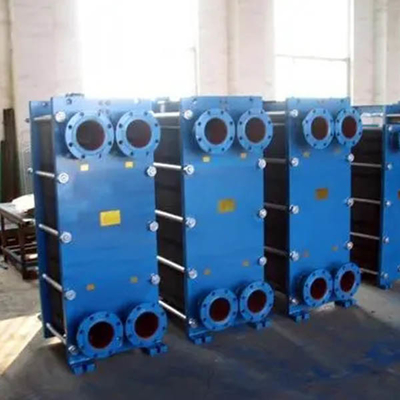

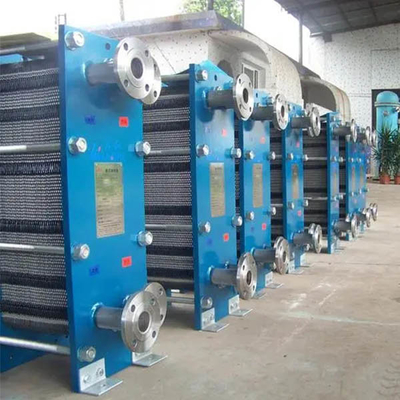

प्लेट हीट एक्सचेंजर हीट ट्रांसफर नालीदार प्लेट और फ्रेम से बना होता है।प्लेटों को फिक्स्ड प्रेसिंग प्लेट और मूवेबल प्रेसिंग प्लेट के बीच बोल्ट द्वारा जकड़ा जाता है, और हीट एक्सचेंजर में कई फ्लो चैनल बनते हैं, और प्लेट्स को रबर से सील कर दिया जाता है।प्रेसिंग प्लेट पर उपकरण और बाहर के बीच एक कनेक्टिंग पाइप होता है।
पैरामीटर
| आदर्श | इंटरफ़ेस का आकार (मिमी) |
अधिकतम प्रवाह (एम / एच) |
एच (मिमी) |
बी (मिमी) |
इ (मिमी) |
एफ (मिमी) |
वजन (किलोग्राम) |
| FHU523-MQ | 32 | 14 | 530 | 185 | 357 | 60 | 96 |
| FHU550A-MQ | 50 | 43 | 630 | 300 | 395 | 124 | 130 |
| FHU550-MQ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU550-MZ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU550-बीक्यू | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU565S-BZ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU565S-MQ | 65 | 72 | 680 | 400 | 380 | 202 | 500 |
| FHU565S-MZ | 65 | 72 | 680 | 400 | 380 | 202 | 500 |
| FHU600-MQ | 100 | 170 | 1045 | 454 | 719 | 225 | 1500 |
| FHU600-MZ | 100 | 170 | 1069 | 470 | 719 | 225 | 1500 |
| एफएचयू600-बीक्यू | 100 | 170 | 1045 | 454 | 719 | 225 | 1500 |
| FHU650-BZ | 100 | 170 | 1069 | 470 | 719 | 225 | 1500 |
| FHU650-MZ | 150 | 380 | 1815 | 610 | 1286 | 290 | 4000 |
| एफएचयू650-बीक्यू | 150 | 380 | 1815 | 610 | 1286 | 290 | 3000 |
| FHU650S-MQ | 150 | 380 | 1200 | 610 | 690 | 290 | 2200 |
| FHU650S-MZ | 150 | 380 | 1200 | 610 | 690 | 290 | 2200 |
| एफएचयू700-एमक्यू | 200 | 680 | 2200 | 780 | 1478 | 338 | 5500 |
| एफएचयू700-बीक्यू | 200 | 680 | 2200 | 780 | 1478 | 338 | 4000 |
| FHU700S-MQ | 200 | 680 | 1450 | 760 | 728 | 338 | 4000 |
प्लेट हीट एक्सचेंजर की संरचना और कार्य:
1. दबाव प्लेट की मोटाई आमतौर पर जंगम स्टील प्लेट और सीलिंग प्लेट की क्लैंपिंग क्षमता के अनुसार निर्धारित की जाती है।
2. ऊपरी गाइड रॉड: यह प्लेट को सहारा देने और रखने के लिए फिक्स्ड प्रेसिंग प्लेट और पिलर पर लगा होता है।
3. निचला गाइड रॉड: यह प्लेट की स्थिति में एक भूमिका निभाता है और ऊपरी गाइड रॉड के साथ प्लेट की स्थिति बनाता है।
4. क्लैंपिंग बोल्ट: फिक्स्ड और मूवेबल कंप्रेशन प्लेट्स के बीच प्लेट्स को क्लैंप करने के लिए कंप्रेशन प्लेट के चारों ओर समान रूप से व्यवस्थित।
5. प्लेट: गर्मी हस्तांतरण तत्व आमतौर पर आवश्यकतानुसार स्टेनलेस स्टील से बना होता है।प्लेटों के संकुचित होने के बाद, एक द्रव चैनल बनाने के लिए उनके बीच एक निश्चित अंतर आरक्षित किया जाता है।हीट एक्सचेंज माध्यम क्लैम्पिंग प्लेट पर कनेक्टिंग पाइप से बाहर और अंदर बहता है और इसी तरह हीट एक्सचेंज के लिए प्लेटों के बीच (विषम और सम) द्रव चैनल में प्रवेश करता है।
6. सीलिंग गैस्केट प्लेटों के बीच प्रवाह चैनल और प्लेटों की सीलिंग को बाहर की ओर सुनिश्चित करता है।सामग्री हीट एक्सचेंज माध्यम के अनुसार निर्धारित की जाती है।कोने के छेद के चारों ओर दो सील हैं और वातावरण से जुड़ा एक संकेत छेद यह सुनिश्चित करने के लिए है कि दो काम करने वाले मीडिया एक दूसरे के साथ श्रृंखला में नहीं होंगे।
