उत्पाद विवरण:
|
| मशीनरी परीक्षण रिपोर्ट:: | बशर्ते | प्रमुख घटक:: | प्लेट और गैसकेट |
|---|---|---|---|
| संरचना:: | प्लेट हीट एक्सचेंजर | आयाम (एल * डब्ल्यू * एच):: | कुछ मॉडल पर निर्भर करता है |
| कार्य तापमान रेंज:: | स्वनिर्धारित | प्लेट थीटा:: | कम थीटा और उच्च थीटा |
| उत्पाद की विशेषताएँ:: | ऊर्जा की बचत लंबी सेवा जीवन | विशेषता: | उच्च गर्मी हस्तांतरण |
| हाई लाइट: | 3.0mpa प्लेट एक्सचेंजर बॉयलर,200 डिग्री प्लेट एक्सचेंजर बॉयलर,गैसकेट प्लेट हीट एक्सचेंजर; |
||

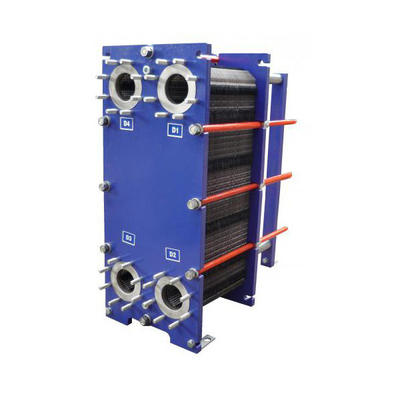

औद्योगिक स्टेनलेस स्टील गैसकेट प्लेट हीट एक्सचेंजर मूल्य
विवरण
प्लेट के नाली की गहराई और प्लेट हीट एक्सचेंजर के नीचे का विचलन ± 0.2 मिमी से कम या उसके बराबर है;प्लेट निलंबन स्थिति की केंद्र रेखा और कोने के छेद की केंद्र रेखा के बीच की दूरी का अधिकतम विचलन ± 0.3 मिमी से अधिक नहीं है;किसी भी दिशा में प्लेट की आधार सतह की समतलता 3/1000 मिमी से कम या उसके बराबर होती है;गैसकेट का जीवन 15 वर्ष से कम नहीं है, दबाव प्रतिरोध डिजाइन आवश्यकताओं को पूरा करता है, और रिसाव दर शून्य है जब माध्यम 200 डिग्री सेल्सियस पर गर्म पानी होता है;20 ℃, दबाव काम के दबाव का 1.25 गुना है।
पैरामीटर
| कंप्रेसर हॉर्स पावर (एचपी) से मिलें | आकार (मिमी) | वर्किंग टेम्परेचर | काम का दबाव | ताप विनिमय सतह |
| 1एचपी | 311*111*47 | ﹤200℃ | 3．0MPa | 0.39m2 |
| 2एचपी | 311*111*67 | ﹤200℃ | 3．0MPa | 0.62m2 |
| 3एचपी | 311*111*91 | ﹤200℃ | 3．0MPa | 0.90m2 |
| 4एचपी | 311*111*110 | ﹤200℃ | 3．0MPa | 1.12m2 |
| 5एचपी | 527*111*71 | ﹤200℃ | 3．0MPa | 1.30m2 |
| 6एचपी | 527*111*81 | ﹤200℃ | 3．0MPa | 1.51m2 |
| 7HP | 527*111*91 | ﹤200℃ | 3．0MPa | 1.72m2 |
| 8एचपी | 527*111*100 | ﹤200℃ | 3．0MPa | 1.92m2 |
| 10HP | 527*111*119 | ﹤200℃ | 3．0MPa | 2.34m2 |
| 12एचपी | 527*111*143 | ﹤200℃ | 3．0MPa | 2.86m2 |
| 15एचपी | 527*111*172 | ﹤200℃ | 3．0MPa | 3.48m2 |
| 20एचपी | 617*192*141 | ﹤200℃ | 3．0MPa | 5.04m2 |
| 25HP | 617*192*169 | ﹤200℃ | 3．0MPa | 6.18m2 |
| 30एचपी | 617*192*203 | ﹤200℃ | 3．0MPa | 7.51m2 |
सिद्धांत
प्लेट हीट एक्सचेंजर निश्चित अंतराल पर कई मुहर लगी नालीदार चादरों से बना होता है, जिसे गास्केट द्वारा सील किया जाता है, और एक फ्रेम और एक संपीड़न पेंच के साथ ओवरलैप किया जाता है।प्लेटों और गास्केट के चार कोने के छेद द्रव वितरण पाइप बनाते हैं और साथ ही, ठंडे और गर्म तरल पदार्थ उचित रूप से अलग हो जाते हैं, ताकि वे प्रत्येक प्लेट के दोनों किनारों पर प्रवाह चैनलों में प्रवाहित हों, और गर्मी का आदान-प्रदान किया जाता है। प्लेटों के माध्यम से।
