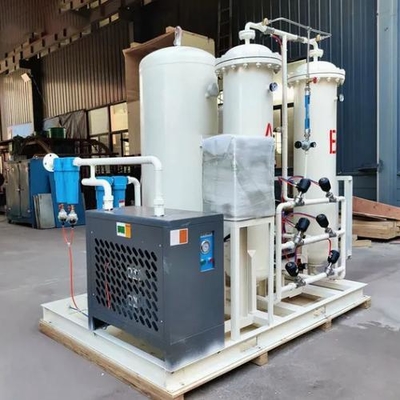

150m of 300m makes Capacities VPSA ऑक्सीजन जनरेटर प्लांट
उत्पाद वर्णन
VPSA (वैक्यूम प्रेशर स्विंग सोखना) ऑक्सीजन उत्पादन उपकरण उन्नत adsorptive गैस पृथक्करण प्रौद्योगिकी का उपयोग करता है ताकि शुद्धता के स्तर के साथ ऑक्सीजन का कुशलता से 80% से 95% तक का उत्पादन किया जा सके, जो कि नाइट्रोजन और नमी को हवा से अलग कर देता है।
यह उपकरण विभिन्न उद्योगों में एक महत्वपूर्ण भूमिका निभाता है जिसमें स्टील उत्पादन, ग्लास फाइबर विनिर्माण, विशेष सामग्री प्रसंस्करण, पेपरमैकिंग, अपशिष्ट जल उपचार, सीमेंट उत्पादन, सिरेमिक, ग्लास भट्टियां, गैर-फेरस स्मेल्टिंग और ठोस अपशिष्ट रीसाइक्लिंग शामिल हैं।
GNEE VPSA ऑक्सीजन उत्पादन उपकरण एक ऊर्जा-कुशल और पर्यावरण के अनुकूल समाधान है। पारंपरिक प्रौद्योगिकियों की तुलना में, यह सुविधाएँ:
- अनुकूलित ब्लोअर और वैक्यूम पंप डिजाइन के माध्यम से 8-12% ऊर्जा बचत
- कम शोर संचालन
- बुद्धिमान नियंत्रण प्रणाली
- समग्र ऑक्सीजन उत्पादन लागत में कमी आई
उत्पाद पैरामीटर
| नमूना |
वीपीएसए ऑक्सीजन संयंत्र |
| ऑक्सीजन प्रवाह दर (90% शुद्धता रूपांतरण) एनएम//एच |
200 |
500 |
1100 |
2150 |
4500 |
6500 |
| उत्पाद शुद्धता (अधिकतम) % |
94 |
94 |
94 |
94 |
94 |
94 |
| प्रक्रिया मोटर kw की कुल शक्ति |
132 |
250 |
560 |
1000 |
1800 |
2500 |
| वोल्टेज |
380V |
6kv/10kv |
6kv/10kv |
6kv/10kv |
6kv/10kv |
6kv/10kv |
| लेआउट एम*एम |
15*10 |
20*10 |
20*10 |
25*15 |
30*25 |
40*25 |
| सामान्य लेआउट एम*एम |
25*15 |
25*20 |
25*20 |
30*30 |
40*30 |
40*40 |
उत्पाद प्रक्रिया प्रवाह
फ़ीड हवा को ब्लोअर के माध्यम से दबाव डाला जाता है और एयर बैलेंसर में प्रवेश करने से पहले तापमान को कम करने के लिए पानी के कूलर से गुजरता है। एयर बफर टैंक के माध्यम से प्रसंस्करण के बाद, फ़ीड हवा स्विचिंग सिस्टम के माध्यम से adsorber में बहती है।

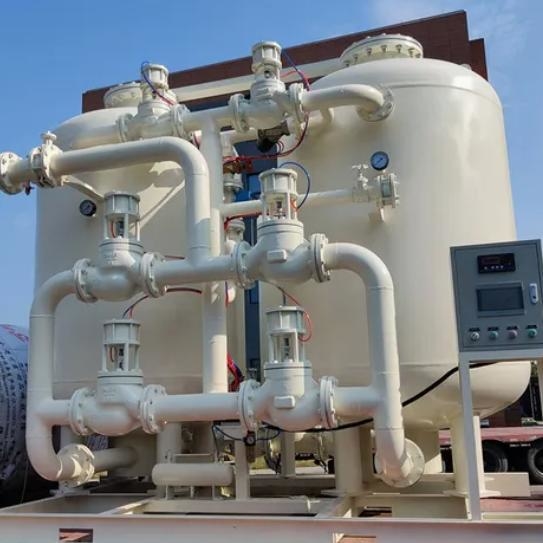

स्विचिंग सिस्टम में शामिल हैं:
- वायवीय स्विच तितली वाल्व
- मैनुअल समायोजन तितली वाल्व
- पाइपिंग नेटवर्क
वायवीय स्विच वाल्व स्वचालित रूप से एक प्रोग्रामेबल कंट्रोलर द्वारा नियंत्रित होते हैं, जो सोलनॉइड वाल्व को सक्रिय करने के लिए इलेक्ट्रिक सिग्नल भेजता है जो वायवीय स्विच वाल्व सिलिंडर को इंस्ट्रूमेंट एयर वितरित करता है।

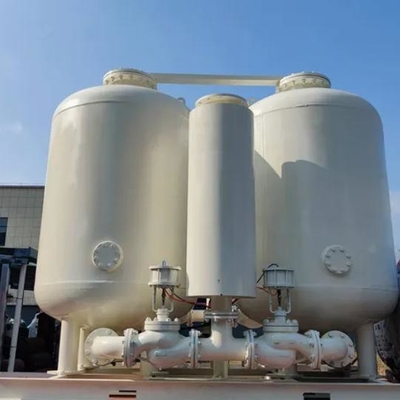

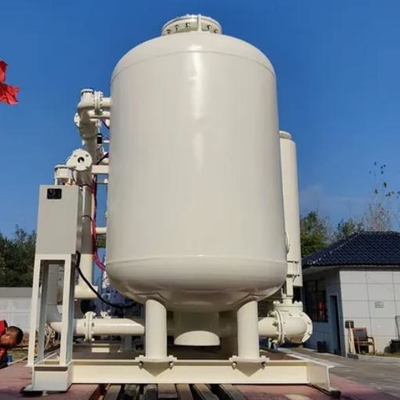

Adsorber के भीतर, प्रक्रिया हवा पहले नमी को हटाने के लिए सक्रिय एल्यूमिना से होकर गुजरती है, फिर आणविक sieves के माध्यम से बहती है जो कि चुनिंदा रूप से adsorb नाइट्रोजन के माध्यम से, ऑक्सीजन को गुजरने और उत्पाद के रूप में एकत्र होने की अनुमति देता है।
जब आणविक sieves सोखना संतृप्ति के पास पहुंचता है, तो पुनर्जनन निकासी के माध्यम से प्राप्त किया जाता है। सिस्टम दो सोखना बेड का उपयोग करता है जो निरंतर ऑक्सीजन उत्पादन सुनिश्चित करने के लिए वैकल्पिक ऑपरेशन करते हैं।
