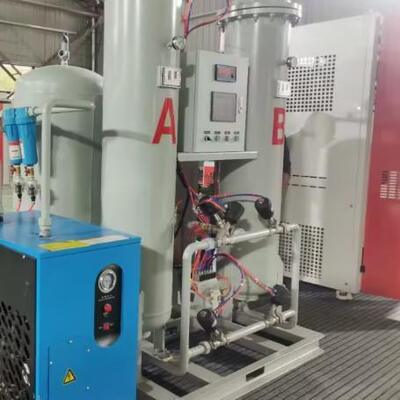

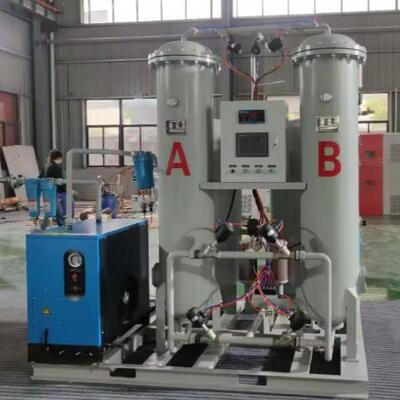

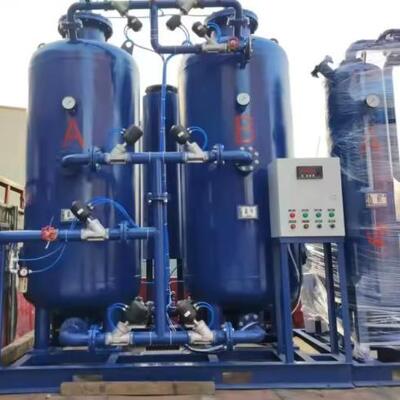

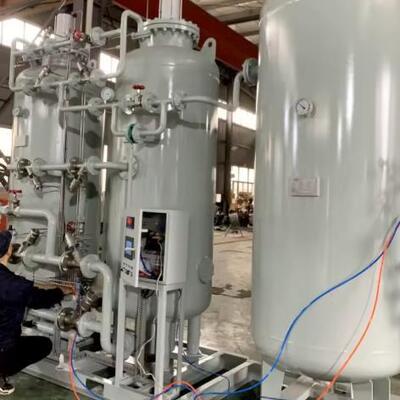

कोयला रसायन उद्योग के लिए 120Nm³/h 94% शुद्धता VPSA ऑक्सीजन जेनरेटर
कोयला रासायनिक उद्योग, जिसमें कोयला गैसीकरण, मेथनॉल संश्लेषण और कोयला-से-ओलेफिन जैसी प्रक्रियाएं शामिल हैं, को प्रतिक्रिया दक्षता सुनिश्चित करने, ऊर्जा खपत को कम करने और प्रदूषक उत्सर्जन को नियंत्रित करने के लिए स्थिर, उच्च मात्रा में ऑक्सीजन आपूर्ति की आवश्यकता होती है।वीपीएसए ऑक्सीजन जनरेटर(वैक्यूम प्रेशर स्विंग सोखना ऑक्सीजन जेनरेटर) एक उच्च प्रदर्शन वाला संस्करण हैदबाव स्विंग सोखना ऑक्सीजन संयंत्र. चालू हैऑक्सीजन उत्पादन के लिए पीएसए तकनीक, यह परिवेशी वायु से भौतिक रूप से ऑक्सीजन को अलग करने के लिए उच्च दक्षता वाली आणविक छलनी का उपयोग करता है, जो रासायनिक अभिकर्मकों के बिना 94% शुद्ध ऑक्सीजन प्रदान करता है।
एक ठेठ के रूप मेंपीएसए आधारित ऑक्सीजन संयंत्र, यह वैक्यूम सिस्टम के माध्यम से पुनर्जनन दक्षता को अनुकूलित करते हुए पीएसए प्रौद्योगिकी के मुख्य लाभों को एकीकृत करता है। पारंपरिक क्रायोजेनिक ऑक्सीजन उत्पादन की तुलना में, इसमें तेज़ स्टार्ट-अप, अधिक लचीला लोड समायोजन और कम ऊर्जा खपत की सुविधा है। पारंपरिक की तुलना मेंपीएसए ऑक्सीजन जनरेटर, यह कोयला रासायनिक संयंत्रों की उच्च-धूल, उच्च-संक्षारण कार्य स्थितियों के लिए बड़ा उत्पादन और मजबूत अनुकूलनशीलता प्रदान करता है।
कोयला रासायनिक प्रक्रियाओं के लिए अनुकूलित यह 120Nm³/h मॉडल, निरंतर संचालन, संक्षारण प्रतिरोध और विस्फोट सुरक्षा सुनिश्चित करता है, जो इसे मध्यम पैमाने के कोयला रासायनिक उद्यमों (500,000-1 मिलियन टन मेथनॉल का वार्षिक उत्पादन) के लिए मुख्य सहायक उपकरण बनाता है।
कोर पैरामीटर्स
| नमूना |
ऑक्सीजन भंडारण टैंक |
बाहरी आयाम (एम) |
कुल वजन |
पावर (किलोवाट) |
| पीएसए-1 | OG20 | 6.1×1.5×2.4 | 1600 | 5.5 |
| पीएसए-2 | OG20 | 6.1×1.5×2.4 | 1800 | 5.5 |
| पीएसए-3 | OG20 | 6.2×1.5×2.4 | 2100 | 5.5 |
| पीएसए-4 | OG30 | 6.3×1.7×2.6 | 2300 | 7.7 |
| पीएसए-5 | OG30 | 6.4×1.7×2.6 | 2500 | 7.7 |
| पीएसए-6 | OG50 | 6.5×1.7×3.2 | 3000 | 11.7 |
| पीएसए-7 | OG50 | 6.7×1.7×3.2 | 3500 | 11.9 |
| पीएसए-8 | OG50 | 6.7×1.7×3.2 | 3700 | 11.9 |
| पीएसए-9 | OG50 | 10.5×1.75×3.2 | 3800 | 16 |
| पीएसए-10 | OG50 | 10.5×1.75×3.2 | 3850 | 16 |
| पीएसए-11 | OG50 | 10.5×1.75×3.2 | 3900 | 16 |
| पीएसए-12 | क्यूजीएफ0 | 10.5×1.75×3.2 | 3950 | 16.5 |
| पीएसए-13 | सीजी50 | 11×1.75×3.2 | 4000 | 20 |
| पीएसए-14 | 0जी50 | 11×1.75×3.2 | 4100 | 20 |
| पीएसए-15 | OG50 | 11×1.75×3.2 | 4150 | 23.5 |
| पीएसए-16 | OG50 | 11.5×1.75×3.2 | 4200 | 23.5 |
| पीएसए-17 | OG50 | 11.5×1.75×3.2 | 4300 | 23.5 |
| पीएसए-18 | OG50 | 12×1.75×3.2 | 4500 | 31.5 |
| पीएसए-19 | OG50 | 11.5×1.75×3.2 | 4600 | 31.5 |
| पीएसए-20 | OG50 | 11.5×1.75×3.2 | 4650 | 31.5 |
| पीएसए-21 | OG50 | 11.5×1.75×3.2 | 4900 | 31.5 |
| पीएसए-22 | OG50 | 12.5×1.75×3.2 | 5000 | 31.5 |
| पीएसए-23 | OG60 | 12.8×1.75×3.25 | 5200 | 31.5 |
| पीएसए-24 | OG60 | 12.9×1.75×3.25 | 5300 | 32.5 |
| पीएसए-25 | OG60 | 12.9×1.75×3.25 | 5350 | 32.5 |
| पीएसए-26 | OG60 | 13×1.75×3.25 | 5400 | 32.5 |
| पीएसए-27 | OG60 | 13.8×1.75×3.25 | 5450 | 39.5 |
| पीएसए-28 | OG60 | 13.8×1.75×3.25 | 5500 | 39.5 |
| पीएसए-29 | OG60 | 13.85×1.9×3.25 | 5550 | 39.7 |
| पीएसए-30 | OG60 | 14.5×1.9×3.25 | 5800 | 39.7 |
| पीएसए-31 | OG60 | 14.5×1.9×3.25 | 5850 | 39.7 |
| पीएसए-32 | OG60 | 14.5×1.9×3.25 | 5800 | 39.7 |
| पीएसए-33 | OG60 | 15×1.9×3.25 | 5950 | 47.7 |
| पीएसए-34 | 0060 | 15×1.9×3.25 | 6000 | 47.7 |
| पीएसए-35 | OG60 | 15×1.9×3.25 | 6050 | 47.7 |
| पीएसए-36 | OG60 | 15.5×1.9×3.25 | 6300 | 48 |
| पीएसए-37 | OG60 | 15.5×1.9×3.25 | 6350 | 48 |
| पीएसए-38 | OG60 | 15.5×1.9×3.25 | 6400 | 48 |
| पीएसए-39 | OG60 | 15.5×1.9×3.25 | 6450 | 48 |
| पीएसए-40 | OG60 | 15.5×1.9×3.25 | 6500 | 58 |
| पीएसए-41 | OG100 | 15.5×2.3×3.35 | 7700 | 58 |
| पीएसए-42 | OG100 | 15.5×2.3×3.35 | 7750 | 58 |
| पीएसए-43 | OG100 | 15.5×2.3×3.35 | 7800 | 58 |
| पीएसए-44 | OG100 | 15.5×2.3×3.35 | 7850 | 58 |
| पीएसए-45 | OG100 | 15.5×2.3×3.35 | 7850 | 58 |
| पीएसए-46 | OG100 | 15.5×2.3×3.35 | 7900 | 59 |
| पीएसए-47 | OG100 | 15.5×2.3×3.35 | 7900 | 59 |
| पीएसए-48 | OG100 | 15.5×2.3×3.35 | 8050 | 59 |
| पीएसए-49 | OG100 | 15.5×2.3×3.35 | 8200 | 79 |
| पीएसए-50 | OG100 | 15.5×2.3×3.35 | 8250 | 79 |
क्यों वीपीएसए ऑक्सीजन जनरेटर कोयला रासायनिक ऑक्सीजन आपूर्ति के लिए मुख्य उपकरण बन जाता है
कोयला रासायनिक प्रक्रियाओं में ऑक्सीजन आपूर्ति के लिए तीन मुख्य आवश्यकताएं होती हैं: बड़ा निरंतर उत्पादन, स्थिर शुद्धता, और मजबूत पर्यावरणीय अनुकूलनशीलता - ये सभी पूरी तरह से पूरी होती हैंवीपीएसए ऑक्सीजन जनरेटर:
- कोयला गैसीकरण के लिए दक्षता में वृद्धि:हवा में 79% नाइट्रोजन के कारण पारंपरिक वायु-प्रवाहित गैसीकरण में कम कार्बन रूपांतरण दर (≤85%) होती है। 94% शुद्ध ऑक्सीजन नाइट्रोजन सामग्री को कम कर देता है, जिससे कार्बन रूपांतरण दर ≥98% तक बढ़ जाती है (उदाहरण के लिए, 500,000 टन/वर्ष का मेथनॉल संयंत्र सालाना 120,000 टन कोयले की बचत करता है)।
- स्थिरता बनाम तरल ऑक्सीजन:तरल ऑक्सीजन की आपूर्ति लंबी दूरी के परिवहन और बड़े भंडारण टैंकों पर निर्भर करती है, अत्यधिक मौसम या रसद संबंधी समस्याओं के कारण आपूर्ति आसानी से बाधित हो जाती है। वीपीएसए जनरेटर 24/7 साइट पर ऑक्सीजन का उत्पादन करता है, जिसमें 5 एनएम³ बफर टैंक गैसीकरण भट्टियों के लोड उतार-चढ़ाव के दौरान स्थिर आपूर्ति सुनिश्चित करता है।
- अनुकूलनशीलता बनाम पीएसए ऑक्सीजन जेनरेटर: पीएसए ऑक्सीजन जनरेटर(दबाव स्विंग सोखना) में उच्च ऊर्जा खपत (≥0.9kWh/Nm³ O₂) और छोटा आउटपुट (≤60Nm³/h) होता है, जो उन्हें बड़ी कोयला रासायनिक इकाइयों के लिए अनुपयुक्त बनाता है। VPSA मॉडल की वैक्यूम पुनर्जनन तकनीक ऊर्जा के उपयोग में 30% की कटौती करती है और 120Nm³/h आउटपुट मांगों से मेल खाती है।
पीएसए आधारित ऑक्सीजन संयंत्र बनाम अन्य ऑक्सीजन आपूर्ति विधियां: कोयला रासायनिक प्रयोज्यता तुलना
एक ठेठ के रूप मेंपीएसए आधारित ऑक्सीजन संयंत्रवीपीएसए जनरेटर कोयला रासायनिक परिदृश्यों में अन्य ऑक्सीजन आपूर्ति विधियों से बेहतर प्रदर्शन करता है:
| ऑक्सीजन आपूर्ति विधि |
आउटपुट स्केल |
ऊर्जा खपत (kWh/Nm³ O₂) |
आरंभिक निवेश |
वार्षिक परिचालन लागत |
कोयला रासायनिक अनुकूलनशीलता |
| वीपीएसए ऑक्सीजन जेनरेटर |
90-130Nm³/h |
≤0.625 |
उच्च ($45k-$60k) |
कम ($76.5k) |
उत्कृष्ट (निरंतर, संक्षारण प्रतिरोधी) |
| पीएसए ऑक्सीजन जेनरेटर |
≤60Nm³/h |
≥0.9 |
मध्यम ($25k-$35k) |
मध्यम ($110k) |
ख़राब (छोटा उत्पादन, उच्च ऊर्जा उपयोग) |
| तरल ऑक्सीजन |
≥200Nm³/h |
- (उच्च परिवहन लागत) |
उच्च ($80k-$100k) |
बहुत ऊँचा ($220k) |
अच्छा (बड़ा उत्पादन, अस्थिर आपूर्ति) |
| बोतलबंद ऑक्सीजन |
≤10Nm³/h |
- (उच्च श्रम लागत) |
कम ($5k-$8k) |
अत्यंत उच्च ($500k+) |
अनुपयुक्त (छोटा आउटपुट, उच्च जोखिम) |
कोयला रासायनिक कार्यशालाओं में वीपीएसए ऑक्सीजन प्रणाली की पर्यावरणीय अनुकूलनशीलता डिजाइन
कोयला रासायनिक कार्यशालाओं को कठोर वातावरण (उच्च धूल, उच्च सल्फर, बड़े तापमान में उतार-चढ़ाव) का सामना करना पड़ता हैवीपीएसए ऑक्सीजन प्रणालीलक्षित डिज़ाइन अनुकूलन किया गया है:
- धूल और सल्फर प्रतिरोध:एयर इनलेट तीन चरणों वाली धूल हटाने (साइक्लोन + बैग फिल्टर + HEPA) और डिसल्फराइजेशन (सक्रिय कार्बन) प्रणाली से सुसज्जित है, जो 99.9% धूल और 95% सल्फर युक्त गैसों को हटाती है, आणविक छलनी को संदूषण से बचाती है।
- संक्षारण प्रतिरोध:उपकरण निकाय फ़्लोरोकार्बन कोटिंग का उपयोग करता है, और ऑक्सीजन-संपर्क भाग 316L स्टेनलेस स्टील को अपनाते हैं, जो कोयला गैसीकरण उप-उत्पादों (उदाहरण के लिए, हाइड्रोजन सल्फाइड, अमोनिया) से जंग का विरोध करते हैं।
- तापमान अनुकूलनशीलता:सिस्टम उच्च तापमान ताप अपव्यय मॉड्यूल और कम तापमान इन्सुलेशन परत से लैस है, जो -20 ℃ से 50 ℃ की सीमा में सामान्य संचालन सुनिश्चित करता है - उत्तरी कोयला रासायनिक अड्डों में चरम मौसम के अनुकूल।
निष्कर्ष
120Nm³/h 94% शुद्धतावीपीएसए ऑक्सीजन जनरेटर, एक उच्च प्रदर्शन के रूप मेंपीएसए आधारित ऑक्सीजन संयंत्र, अपने बड़े उत्पादन, कम ऊर्जा खपत और मजबूत पर्यावरणीय अनुकूलन क्षमता के कारण कोयला रासायनिक ऑक्सीजन आपूर्ति के लिए मुख्य उपकरण बन गया है। यह उन्नत पर निर्भर करता हैऑक्सीजन उत्पादन के लिए दबाव स्विंग सोखनाईंधन की खपत में 15% और CO₂ उत्सर्जन में 30% की कटौती करते हुए, कोयला गैसीकरण और मेथनॉल संश्लेषण प्रक्रियाओं की निरंतर, उच्च-मांग वाली ऑक्सीजन आवश्यकताओं को पूरा करने के लिए प्रौद्योगिकी। के साथ तुलनापीएसए ऑक्सीजन जनरेटरऔर तरल ऑक्सीजन आपूर्ति, यह स्पष्ट जीवनचक्र लागत लाभ और आपूर्ति स्थिरता प्रदान करती है, ऊर्जा संरक्षण, उत्सर्जन में कमी और सुरक्षित उत्पादन प्राप्त करने के लिए कोयला रासायनिक उद्यमों को ठोस समर्थन प्रदान करती है। जैसे-जैसे कोयला रसायन उद्योग हरित और निम्न-कार्बन विकास की ओर बढ़ता हैवीपीएसए ऑक्सीजन प्रणालीउद्योग के उच्च-गुणवत्ता परिवर्तन को बढ़ावा देने में एक महत्वपूर्ण भूमिका निभाएगा।
