उत्पाद विवरण:
|
| मशीनरी परीक्षण रिपोर्ट:: | नहीं हैहै | संरचना:: | ट्यूब हीट एक्सचेंजर, खोल में कुंडल |
|---|---|---|---|
| आयाम (एल * डब्ल्यू * एच):: | कई विकल्प | कार्य तापमान रेंज:: | -50 ~ 150 ℃ |
| तार: | डबल वॉल फिनेड कॉपर ट्यूब | पैकिंग: | फूस, टोकरा, प्लाईवुड मामले |
| वीडियो निवर्तमान-निरीक्षण:: | नहीं हैहै | मुख्य घटकों की वारंटी:: | नहीं हैहै |
| हाई लाइट: | 150 डिग्री डबल पाइप कंडेनसर,11.6kw डबल पाइप कंडेनसर,आईएसओ चिलर हीट एक्सचेंजर; |
||

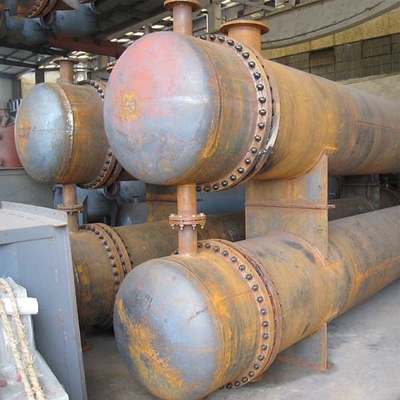

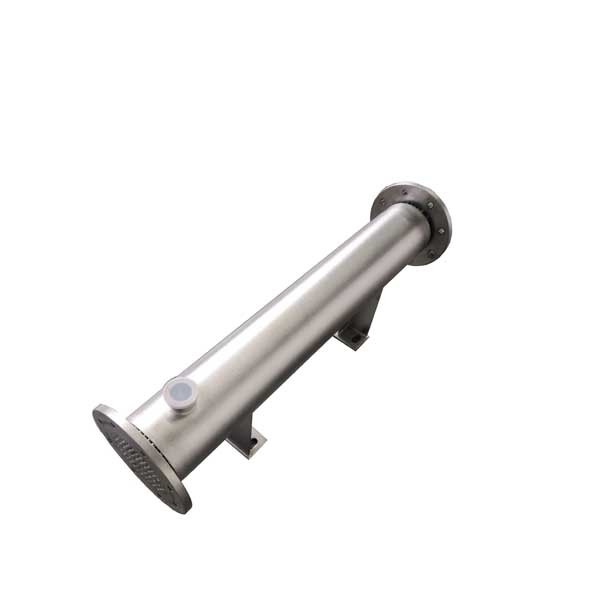

उच्च दक्षता विश्वसनीय और सुरक्षित डबल ट्यूब शीट हीट एक्सचेंजर
विवरण
डबल ट्यूब शीट हीट एक्सचेंजर मुख्य रूप से उन जगहों के लिए उपयुक्त है जहां शेल साइड और ट्यूब साइड मीडिया का मिश्रित उपयोग सख्त वर्जित है।एक धारणा यह भी है कि डबल ट्यूब शीट हीट एक्सचेंजर का उपयोग उन अवसरों में किया जा सकता है जहां ट्यूब और शेल साइड के बीच मध्यम दबाव का अंतर बड़ा होता है, और एक माध्यम को आंतरिक और बाहरी ट्यूब शीट के बीच गुहा में जोड़ने के लिए डिज़ाइन किया गया है। ट्यूब और खोल पक्षों के बीच मध्यम दबाव को कम करने के लिए।अंतरीय दबाव।वर्तमान में, डबल ट्यूब शीट हीट एक्सचेंजर के ट्यूब और शेल साइड में माध्यम के क्रॉस फ्लो को रोकने में स्पष्ट लाभ हैं।
पैरामीटर
| आदर्श | क्षमता | पानी का प्रवाह | बाह्य और स्थापना आयाम | फ़्रीऑन आउट | फ़्रीऑन इन | पानी अंदर / बाहर | एनडब्ल्यू |
| किलोवाट | एम³/घंटा | एबीसीडीईएफजीएचआरएल | ए 1 | a2 | ए3 | किलोग्राम | |
| 5.0डीकेजी | 11.6 | 2.0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8.0डीकेजी | 18.6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10डीकेजी | 23.2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12डीकेजी | 27.9 | 4.8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15डीकेजी | 35.0 | 6.0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20डीकेजी | 46.5 | 8.0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25डीकेजी | 58.1 | 10.0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30डीकेजी | 69.7 | 12.0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40डीकेजी | 93.0 | 16.0 | 1720 250 110 1540 300 1200 60 260 5353 | 54 | 28 | 75 | 115 |
| 50डीकेजी | 116.3 | 20.0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60डीकेजी | 139.5 | 24.0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70डीकेजी | 162.8 | 28.0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80डीकेजी | 186.0 | 32.0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90डीकेजी | 209.3 | 36.0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100डीकेजी | 232.6 | 40.0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
डबल ट्यूब शीट हीट एक्सचेंजर और सिंगल ट्यूब शीट हीट एक्सचेंजर की तुलना
सिंगल ट्यूब शीट हीट एक्सचेंजर्स का सबसे आम उपयोग यह है कि गैसकेट बोल्ट और निकला हुआ किनारा जोड़ों की सीलिंग और रिसाव के अलावा, ट्यूब शीट पर पाइप लीक और वेल्डिंग दरारें भी होती हैं।सिंगल ट्यूब शीट हीट एक्सचेंजर की ट्यूब प्लेट पर नोजल का अधिकांश रिसाव वेल्डिंग प्राप्त करने वाले चाप पर होता है, और गैस को सफाई से नहीं छोड़ा जाता है और वेल्डिंग प्राप्त करने वाले चाप के दौरान फफोले होते हैं।डबल ट्यूब शीट हीट एक्सचेंजर में आंतरिक और बाहरी डबल ट्यूब शीट होती है।यदि भीतरी ट्यूब शीट छिद्र लीक हो जाता है, तो बाहरी ट्यूब शीट भी सुरक्षित हो जाती है।प्लेटों के बीच बनी गुहा के बाहर, गुहा में कोई माध्यम या माध्यम नहीं होता है, और दबाव छोटा होता है और तनाव की स्थिति सिंगल-ट्यूब प्लेट हीट एक्सचेंजर की तुलना में बेहतर होती है।इसके अलावा, डबल-ट्यूब प्लेट हीट एक्सचेंजर का दबाव परीक्षण ट्यूब की तरफ के दो आंतरिक ट्यूबों के माध्यम से किया जाना चाहिए।प्लेटों के बीच के खोल के दोनों किनारों पर भीतरी और बाहरी ट्यूब शीट के बीच गुहा) सिंगल ट्यूब शीट हीट एक्सचेंजर के दबाव परीक्षण को 2 ~ 3 बार दबाया जाना चाहिए (ट्यूब साइड शेल साइड या ट्यूब साइड शेल साइड छोटा फ्लोटिंग हेड )
