उत्पाद विवरण:
|
| प्रसंस्करण:: | उष्मा का आदान प्रदान करने वाला | शोरूम स्थान:: | कोई भी नहीं |
|---|---|---|---|
| मशीनरी परीक्षण रिपोर्ट:: | बशर्ते | प्रमुख घटक:: | दबाव पोत |
| लागू उद्योग:: | खाद्य एवं पेय कारखाना, निर्माण कार्य | विपणन प्रकार:: | नया उत्पाद 2022 |
| स्थिति: | नया | प्रसंस्करण प्रकार: | शराब |
| हाई लाइट: | SS304 डबल ट्यूब शीट,316L डबल ट्यूब शीट,1400 मिमी एक्सचेंजर बंडल; |
||

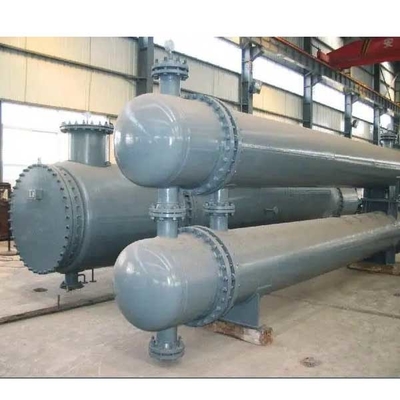

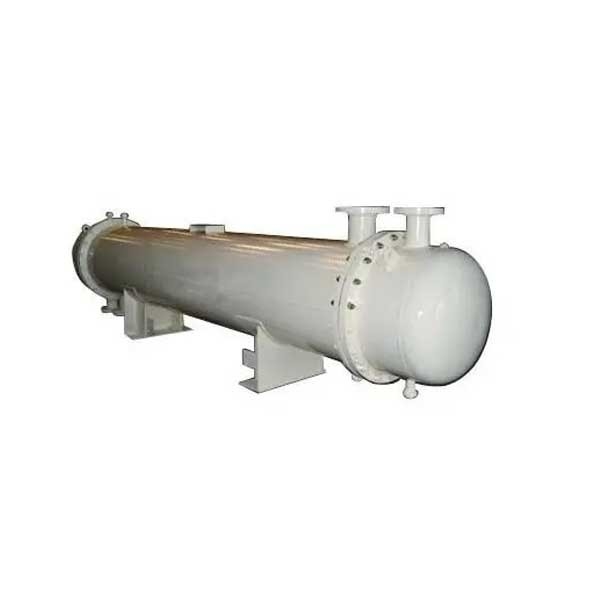

स्टेनलेस स्टील डबल ट्यूब-शीट्स हीट एक्सचेंजर
विवरण
एक डबल-ट्यूब हीट एक्सचेंजर एक ऐसा उपकरण है जो गर्म तरल पदार्थ की गर्मी के हिस्से को ठंडे तरल पदार्थ में स्थानांतरित करता है, जिसे हीट एक्सचेंजर भी कहा जाता है।यह रासायनिक, पेट्रोलियम, बिजली, भोजन और कई अन्य औद्योगिक उत्पादनों में एक महत्वपूर्ण स्थान रखता है।रासायनिक उत्पादन में, हीट एक्सचेंजर्स का उपयोग हीटर, कूलर, कंडेनसर, बाष्पीकरणकर्ता और रीबॉयलर आदि के रूप में किया जा सकता है, और व्यापक रूप से उपयोग किया जाता है।
पैरामीटर
| आदर्श: | वीटी40 | undulars की गहराई (मिमी): | 3.9 |
| समतुल्य व्यास (मिमी): | 7.8 | छेद व्यास का कोण (मिमी): | 115 |
| कोण छेद केंद्र दूरी (मिमी): | 1227*257 | आयाम (मिमी): | 1400*425 |
| लिबास क्षेत्र (㎡): | 0.46 | मोटाई का दमन (मिमी): | 0.5-0.6 |
| प्लेट सामग्री: | 304 | 0.5 | 0.6 |
| 316एल | 0.5 | 0.6 | |
| बोर्ड वजन: | 304 | 2.4 | 2.9 |
| 316एल | 2.5 | 2.9 |
संरचनात्मक विशेषता
1. पूर्ण खाली करना अवशिष्ट दवा पानी से बचने के लिए डबल ट्यूब शीट हीट एक्सचेंजर का प्रमुख डिजाइन है;
2. सुनिश्चित करें कि लुमेन में सामग्री पूरी तरह से खाली हो गई है और इसमें कोई अवशेष नहीं है, जो कॉलोनियों के स्थिर प्रजनन और माइक्रोबियल संदूषण के जोखिम को प्रभावी ढंग से कम कर सकता है और रोक सकता है;
3. दोहरे प्रवाह वाले लुमेन के लिए, सीमित सीमा के भीतर लुमेन के बीच खाली होने वाले कनेक्शन के कारण मिश्रित प्रवाह को नियंत्रित करने पर विचार करना आवश्यक है;
4. ऑन-साइट स्थापना विधि के साथ संयुक्त, यह लंबवत या क्षैतिज (5‰ ढलान) हो सकता है;
दाब परीक्षण
(1) आंतरिक ट्यूब शीट और हीट एक्सचेंज ट्यूब की ताकत के विस्तार के बाद, शेल की तरफ पानी का दबाव परीक्षण किया जाता है।वाटर प्रेशर टेस्ट के योग्य होने के बाद, एयर टाइटनेस टेस्ट किया जाता है।निरीक्षण पास करने के बाद, बाहरी ट्यूब शीट और हीट एक्सचेंज ट्यूब का कनेक्शन और संयोजन किया जाएगा।
(2) स्ट्रेंथ वेल्डिंग (आर्गन आर्क वेल्डिंग) + बाहरी ट्यूब शीट और हीट एक्सचेंज ट्यूब के विस्तार कनेक्शन को इकट्ठा करने के बाद, वेल्डेड जोड़ को वेल्डिंग के बाद पैठ परीक्षण के अधीन किया जाता है।
(3) पानी के दबाव का परीक्षण तरल संचय प्रक्रिया में किया जाता है।परीक्षण योग्य होने के बाद, हवा की जकड़न परीक्षण किया जाता है।
(4) अमोनिया लीकेज टेस्ट शेल साइड पर किया जाता है, और अमोनिया लीकेज टेस्ट बाहरी ट्यूब शीट और हीट एक्सचेंज ट्यूब के बीच कनेक्शन जॉइंट की जांच के लिए लिक्विड संचय पक्ष के डिस्चार्ज पोर्ट पर किया जाता है।
(5) पाइप बॉक्स की असेंबली पूरी होने के बाद, पाइप की तरफ दबाव और पानी के दबाव का परीक्षण किया जाता है।
