उत्पाद विवरण:
|
| मशीनरी परीक्षण रिपोर्ट:: | प्रदान किया | मुख्य घटक:: | दबाव पोत |
|---|---|---|---|
| संरचना: | प्लेट हीट एक्सचेंजर, शेल और ट्यूब हीट एक्सचेंजर कंडेनसर | अधिकतम काम का दबाव:: | कोई नहीं |
| आयाम (l*w*h):: | रिवाज़ | कंडेनसर हीट एक्सचेंजर:: | औद्योगिक मशीन |
| वारंटी सेवा के बाद:: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, स्पेयर पार्ट्स, फील्ड रखरखाव और मरम्मत सेवा | प्रमाणन:: | सीटी |
| प्रमुखता देना: | वायवीय खोल और ट्यूब हीट एक्सचेंजर,यू के आकार का खोल और ट्यूब हीट एक्सचेंजर,डीएन 80 डबल ट्यूब हीट एक्सचेंजर; |
||

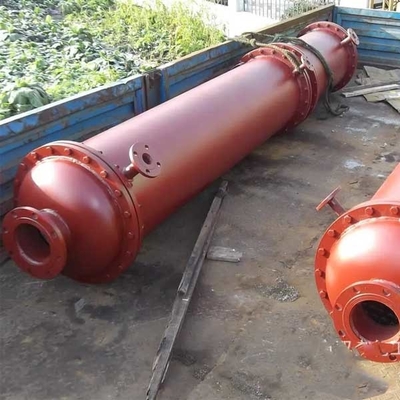

कम कीमत डबल ट्यूब शीट हीट एक्सचेंजर और कंडेनसर मशीन
विवरण
डबल-ट्यूब हीट एक्सचेंजर में गाढ़ा आंतरिक और बाहरी ट्यूब होते हैं।गर्म और ठंडे तरल पदार्थ एक साथ गर्मी का आदान-प्रदान करते हुए, आंतरिक ट्यूब और आवास के बीच की खाई से बहते हैं।आंतरिक पाइप श्रृंखला में यू-पाइप के साथ जुड़ा हुआ है, और आवरण के दोनों छोर सीधे पाइप से जुड़े हुए हैं।केसिंग हीट एक्सचेंजर में सरल संरचना, त्वरित गर्मी हस्तांतरण क्षेत्र, आसान सफाई, सुविधाजनक डिस्सेप्लर, उपयुक्त प्रवाह दर और उच्च गर्मी हस्तांतरण के फायदे हैं।
विशेष विवरण
| प्रोडक्ट का नाम | यू के आकार का डबल ट्यूब प्लेट हीट एक्सचेंजर |
| पोर्ट आकार | डीएन 80 (मिमी) |
| प्रवाह की दिशा | दो-तरफा |
| ड्राइव विधि | वायवीय |
| काम करने का माध्यम | पानी, तेल आदि। |
| कनेक्शन विधि | निकला हुआ |
| परिचालन तापमान | उच्च तापमान |
| आवेदन पत्र | कट-ऑफ समायोजन |
डिजाईन
डबल ट्यूब शीट हीट एक्सचेंजर के लिए, दो डिज़ाइन अवधारणाएँ हैं: एक यह है कि डबल ट्यूब शीट हीट एक्सचेंजर का उपयोग शेल और ट्यूब के बीच के माध्यम के मिश्रण को पूरी तरह से रोकने के लिए किया जाता है, और इसे कैविटी पर स्थापित करने के लिए डिज़ाइन किया गया है। भीतरी और बाहरी ट्यूब शीट के बीच।आंतरिक ट्यूब शीट के लीक होने पर ड्रेन वाल्व का उपयोग दैनिक अवलोकन और निर्वहन के लिए किया जाता है, ताकि शेल की तरफ का माध्यम आंतरिक और बाहरी दो-परत ट्यूब शीट द्वारा प्रभावी रूप से अलग हो जाए।डबल ट्यूब शीट संरचना प्रकार को अपनाने का यह मुख्य कारण है।एक और सोचता है कि डबल ट्यूब शीट हीट एक्सचेंजर का उपयोग उस मामले में किया जा सकता है जहां ट्यूब और शेल पक्षों के बीच मध्यम दबाव का अंतर बड़ा होता है, और एक माध्यम को कम करने के लिए आंतरिक और बाहरी ट्यूब शीट के बीच गुहा में जोड़ने के लिए डिज़ाइन किया गया है। ट्यूब और खोल पक्षों के बीच माध्यम का दबाव।अंतर।यह सामान्य सिंगल ट्यूब शीट हीट एक्सचेंजर के समान है, जिसे बाहरी ट्यूब शीट के छिद्र से रिसाव को रोकने के लिए पूरी तरह से गारंटी नहीं दी जा सकती है।डबल ट्यूब शीट के बीच आइसोलेशन कैविटी सिंगल ट्यूब शीट हीट एक्सचेंजर की संरचना से मुख्य अंतर है (जैसा कि चित्र में दिखाया गया है, आइसोलेशन कैविटी ट्यूब साइड और शेल साइड से जुड़ा नहीं है, और दबाव सहन नहीं करता है) माध्यम का, लेकिन यांत्रिक भार और उपकरण की गर्मी को सहन करता है)।भार।
आइसोलेशन कैविटी की असर क्षमता मुख्य रूप से डबल ट्यूब शीट के बीच की दूरी पर निर्भर करती है।जब फिक्स्ड डबल ट्यूब शीट को शेल-साइड हाइड्रोस्टैटिक टेस्ट के अधीन किया जाता है, तो इनर ट्यूब शीट और हीट एक्सचेंज ट्यूब के बीच कनेक्शन में रिसाव हो सकता है।इसलिए, डबल ट्यूब शीट के बीच की दूरी का निर्धारण करते समय अवलोकन और रिसाव का पता लगाने के लिए आवश्यक न्यूनतम स्थान पर विचार किया जाना चाहिए
