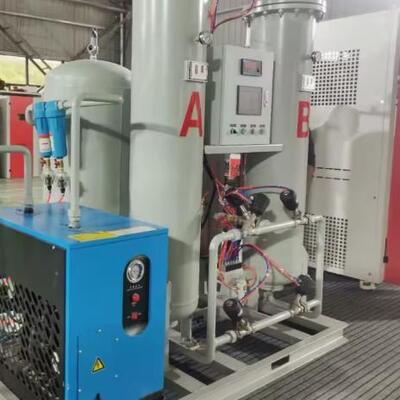

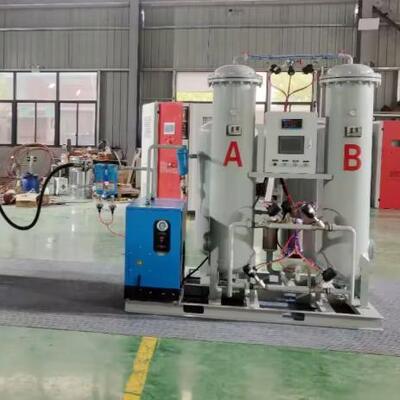

60Nm3/hr 99.99% नाइट्रोजन जनरेटर 16bar आउटलेट दबाव के साथ
यहपीएसए नाइट्रोजन जनरेटर(Pressure Swing Adsorption Nitrogen Generator) 99 उत्पादन करने के लिए इंजीनियर विशेष औद्योगिक गैस उपकरण है।16 बार के आउटलेट दबाव पर 99% उच्च शुद्धता वाले नाइट्रोजन विशेष रूप से स्टेनलेस स्टील काटने की प्रक्रियाओं के लिए डिज़ाइन किया गयायह दबाव स्विंग एड्सरप्शन सिद्धांत का उपयोग करके कार्बन आणविक छलनी (सीएमएस) द्वारा ऑक्सीजन के चुनिंदा अवशोषण के माध्यम से परिवेश की हवा से नाइट्रोजन निकालता है, जिससे सूखी,प्रदूषण मुक्त नाइट्रोजन. मुख्य लाभसाइट पर नाइट्रोजन उत्पादनसिलेंडर नाइट्रोजन के लॉजिस्टिक बाधाओं को समाप्त करता है, उच्च परिशुद्धता के लिए लगातार दबाव और शुद्धता सुनिश्चित करता है।
के रूप मेंउच्च शुद्धता वाले नाइट्रोजन जनरेटरउच्च दबाव आउटपुट के साथ, यह ऑक्सीकरण को रोककर स्टेनलेस स्टील काटने की गुणवत्ता को अनुकूलित करता है, जबकि इसकीऊर्जा-बचत नाइट्रोजन जनरेटरइस उपकरण का उपयोग धातु विनिर्माण संयंत्रों के लिए आवश्यक हो गया है जो कुशल और लागत प्रभावी काटने के समाधानों की तलाश में हैं।
मुख्य तकनीकी मापदंड
| क्षमता (एनएम3/घंटा) |
शुद्धता (%) |
लंबाई (मिमी) |
चौड़ाई (मिमी) |
ऊंचाई (मिमी) |
वजन (किलो) |
इनलेट आकार (DN) |
आउटलेट का आकार (DN) |
| 5 | 99 | 1000 | 1000 | 1640 | 380 | DN15 | DN15 |
| 99.9 | 1000 | 1000 | 1640 | 380 | DN15 | DN15 |
| 99.99 | 1300 | 1100 | 1400 | 560 | DN15 | DN15 |
| 99.999 | 1300 | 1100 | 1400 | 560 | DN15 | DN15 |
| 20 | 99 | 1450 | 1300 | 1450 | 700 | DN20 | DN15 |
| 99.9 | 1500 | 1400 | 2030 | 900 | DN25 | DN20 |
| 99.99 | 1500 | 1500 | 1700 | 1000 | DN25 | DN15 |
| 99.999 | 1600 | 1450 | 1950 | 1400 | DN25 | DN15 |
| 50 | 99 | 1600 | 1400 | 2100 | 1100 | DN25 | DN20 |
| 99.9 | 1700 | 1500 | 2100 | 1300 | DN25 | DN15 |
| 99.99 | 1700 | 1550 | 2160 | 1500 | DN40 | DN25 |
| 99.999 | 2000 | 1800 | 2500 | 2300 | DN40 | DN40 |
| 100 | 99 | 1600 | 900 | 2230 | 1050 | DN40 | DN50 |
| 99.9 | 1800 | 1750 | 2250 | 1400 | DN40 | DN25 |
| 99.99 | 2100 | 1950 | 2250 | 2700 | DN40 | DN40 |
| 99.999 | 2200 | 1300 | 2900 | 3300 | DN65 | DN40 |
| 150 | 99 | 1800 | 1150 | 2200 | 1400 | DN40 | DN25 |
| 99.9 | 2100 | 1200 | 2250 | 2200 | DN40 | DN40 |
| 99.99 | 2200 | 1300 | 2700 | 3200 | DN50 | DN40 |
| 99.999 | 2200 | 1500 | 3100 | 4400 | DN80 | DN50 |
| 200 | 99 | 2000 | 1150 | 2300 | 1700 | DN40 | DN25 |
| 99.9 | 2100 | 1200 | 2500 | 2200 | DN40 | DN50 |
| 99.99 | 2200 | 1400 | 2850 | 4100 | DN65 | DN50 |
| 99.999 | 2200 | 1500 | 3000 | 4100 | DN65 | DN50 |
| 300 | 99 | 2200 | 1250 | 2620 | 2500 | 50 | 40 |
| 99.9 | 2100 | 1200 | 2500 | 2240 | 50 | 40 |
| 99.99 | 2200 | 1500 | 3400 | 4200 | 80 | 50 |
| 99.999 | 2200 | 1500 | 3400 | 4260 | 80 | 80 |
| 400 | 99 | 2200 | 1300 | 2900 | 3350 | 65 | 40 |
| 99.9 | 2200 | 1500 | 3050 | 4200 | 65 | 50 |
| 99.99 | 2200 | 1500 | 3400 | 4300 | 80 | 80 |
| 500 | 99 | 2200 | 1400 | 2850 | 4100 | 65 | 50 |
| 99.9 | 2200 | 1500 | 3400 | 4200 | 80 | 50 |
| 99.99 | 2200 | 1500 | 3400 | 4200 | 80 | 80 |
| 800 | 99 | 2200 | 1500 | 3400 | 4300 | 80 | 80 |
| 99.9 | 2200 | 1500 | 3400 | 4200 | 80 | 80 |
| 1200 | 99 | 2200 | 1500 | 3400 | 4300 | 80 | 80 |
16 बार के उच्च दबाव वाले पीएसए नाइट्रोजन जनरेटर का कार्य सिद्धांत
दपीएसए नाइट्रोजन उत्पादन प्रणालीउच्च-दबाव, उच्च-शुद्धता आउटपुट के लिए अनुकूलित एक चक्रीय अवशोषण-desorption प्रक्रिया के माध्यम से काम करता है। संपीड़ित हवा पहले बहु-चरण निस्पंदन (तेल, पानी, धूल,और हाइड्रोकार्बन हटाने) वर्ग 2 के अनुरूप.0 (आईएसओ 8573-1) वायु गुणवत्ता मानकों के लिए महत्वपूर्ण सीएमएस की सुरक्षा और नाइट्रोजन सूखापन सुनिश्चित करने के लिए।शुद्ध हवा को फिर 16 बार तक दबाव में लाया जाता है और सीएमएस से भरे दोहरे अवशोषण टावरों में निर्देशित किया जाता है: ऑक्सीजन के अणुओं को चुनिंदा रूप से चाट द्वारा अवशोषित किया जाता है, जबकि नाइट्रोजन के अणु (कम अवशोषण आत्मीयता के साथ) 99.99% उच्च शुद्धता वाले उत्पाद गैस के रूप में गुजरते हैं।जब एक टावर अवशोषण संतृप्ति तक पहुँचता है, प्रणाली स्वचालित रूप से निरंतर आपूर्ति के लिए दूसरे टॉवर पर स्विच करती है, जबकि संतृप्त टॉवर अवशोषित ऑक्सीजन को जारी करने के लिए दबाव और शुद्धिकरण का अनुभव करता है।यह पूरी तरह से स्वचालित प्रक्रियापीएसए नाइट्रोजन संयंत्र कार्यरतदक्षता 96% से अधिक बनी हुई है, स्थिर स्टेनलेस स्टील काटने के प्रदर्शन के लिए स्थिर 60Nm3/hr प्रवाह और 16bar दबाव प्रदान करती है।
स्टेनलेस स्टील काटने के लिए 99.99% शुद्धता और 16 बार का दबाव क्यों महत्वपूर्ण है
स्टेनलेस स्टील (जैसे, 304, 316L) में क्रोमियम और निकेल होता है, जो काटने के दौरान उत्पन्न उच्च तापमान (800°C से ऊपर) पर ऑक्सीकरण के लिए अत्यधिक प्रवण होते हैं।यहाँ क्यों जनरेटर के प्रमुख विनिर्देशों आवश्यक हैं:
- 99.99% शुद्धता: नाइट्रोजन में 0.01% ऑक्सीजन भी कट किनारों पर दिखाई देने वाले ऑक्साइड स्केल का कारण बन सकता है, जो संक्षारण प्रतिरोध और सौंदर्य की अपील को खतरे में डाल सकता है।खाद्य ग्रेड या चिकित्सा ग्रेड स्टेनलेस स्टील की आवश्यकता वाले अनुप्रयोगों के लिए, 99.99% शुद्धता उद्योग के नियमों को पूरा करने के लिए एक न्यूनतम मानक है।
- 16bar दबाव: कम दबाव (≤10bar) विशेष रूप से मोटी प्लेटों के लिए काटने के कटर में ऑक्सीजन को प्रभावी ढंग से विस्थापित करने में विफल रहता है। 16bar काटने की सतह पर नाइट्रोजन प्रवाह को समान रूप से सुनिश्चित करता है।निष्क्रिय वातावरण को बनाए रखना और विकृति को रोकने के लिए वर्कपीस को ठंडा करनाउच्च गति वाले लेजर काटने के लिए, 16 बार का दबाव पिघले हुए धातु के मलबे को हटाने में भी मदद करता है, जिससे काटने की सटीकता में सुधार होता है।
काटने के लिए विशिष्ट पीएसए नाइट्रोजन जनरेटर के लिए रखरखाव और देखभाल
स्टेनलेस स्टील काटने के वातावरण (अक्सर धूल, उच्च तापमान) में लगातार प्रदर्शन सुनिश्चित करने के लिए, निम्नलिखित रखरखाव दिशानिर्देशों का पालन करेंः
- फ़िल्टर प्रतिस्थापनसीएमएस के दूषित होने से बचने के लिए हर 2-3 महीने में प्री-फिल्टर तत्वों को बदलें (धूल भरे कार्यशालाओं के लिए अधिक बार) । हाइड्रोकार्बन को हटाने के लिए सक्रिय कार्बन फिल्टर को हर 12 महीने में बदलें।
- सीएमएस रखरखाव: नाइट्रोजन शुद्धता और दबाव में गिरावट की मासिक निगरानी करें। अवशोषण दक्षता बनाए रखने के लिए सीएमएस को हर 5-6 वर्षों में (या यदि शुद्धता 99.98% से नीचे गिर जाती है) बदलें।
- उच्च दबाव घटक निरीक्षण: उच्च दबाव वाले पाइपलाइनों, वाल्वों और सील को हर तिमाही में रिसाव के लिए जांचें। दबाव में कमी से बचने के लिए कनेक्शनों को कसें और पहने हुए सील को तुरंत बदलें।
- नियंत्रण प्रणाली का संकेतनपीएलसी, दबाव सेंसर और शुद्धता विश्लेषक को सालाना कैलिब्रेट करें ताकि 16 बार के दबाव और 99.99% शुद्धता बनाए रखने के लिए सटीक निगरानी और नियंत्रण सुनिश्चित हो सके।
- सुखाने की प्रणाली का रखरखाव: एयर ड्रायर के कंडेनसेट को रोजाना निकालें। नाइट्रोजन सूखने (दस बिंदु ≤-40°C) को सुनिश्चित करने के लिए हर 2 साल में ड्रायर के ड्रेसर को बदलें।
पीएसए नाइट्रोजन जनरेटर चुनते समय विचार करने के लिए कारक
सही चुननापीएसए नाइट्रोजन जनरेटरस्टेनलेस स्टील काटने के लिए निम्नलिखित प्रमुख कारकों का मूल्यांकन करना आवश्यक हैः
- शुद्धता और दबाव मिलान: यह सुनिश्चित करें कि जनरेटर 99.99% शुद्धता और 16 बार के दबाव (या आपकी काटने की मशीन की आवश्यकताओं के अनुसार समायोजित) प्रदान करता है। उच्च शुद्धता (जैसे, 99.999%) जब तक कि विशिष्ट अनुप्रयोगों के लिए आवश्यक न हो.
- क्षमता संरेखण: 60Nm3/hr मध्यम पैमाने की कार्यशालाओं (1-2 काटने की मशीनों) के लिए उपयुक्त है।मॉड्यूलर नाइट्रोजन जनरेटरक्षमता को बढ़ाने के लिए डिजाइन (उदाहरण के लिए, 120Nm3/hr के लिए दो 60Nm3/hr इकाइयों को जोड़ना) ।
- ऊर्जा दक्षता: प्राथमिकताएं निर्धारित करेंऊर्जा-बचत नाइट्रोजन जनरेटरदीर्घकालिक परिचालन लागतों को कम करने के लिए बिजली की खपत ≤0.7kW/Nm3 वाले मॉडल।
- स्थायित्व: धातु निर्माण कार्यशालाओं के धूल भरे, उच्च आर्द्रता वाले वातावरण का सामना करने के लिए संक्षारण प्रतिरोधी सामग्री (जैसे, स्टेनलेस स्टील के आवरण) के साथ एक जनरेटर चुनें।
- बिक्री के बाद सहायता: एक सम्मानित चुनेंपीएसए नाइट्रोजन संयंत्र निर्माताधातु काटने के अनुप्रयोगों में अनुभव के साथ। साइट पर स्थापना, प्रशिक्षण और समय पर स्पेयर पार्ट्स की आपूर्ति तक पहुंच सुनिश्चित करें।
निष्कर्ष
60Nm3/hr 99.99% नाइट्रोजन जनरेटर 16bar आउटलेट दबाव के साथ स्टेनलेस स्टील काटने के लिए एक खेल बदल रहा है समाधान, के मुख्य लाभों को जोड़ती हैपीएसए नाइट्रोजन जनरेटरप्रौद्योगिकीसाइट पर नाइट्रोजन उत्पादनउच्च शुद्धता, उच्च दबाव और ऊर्जा दक्षता। ऑक्सीकरण को समाप्त करके, पोस्ट-प्रोसेसिंग लागत को कम करके और निरंतर आपूर्ति सुनिश्चित करके,यह धातु निर्माण व्यवसायों के लिए काटने की गुणवत्ता और उत्पादकता को बढ़ाता है.
के रूप मेंउच्च शुद्धता वाले नाइट्रोजन जनरेटरऔरउच्च दबाव वाले नाइट्रोजन जनरेटरएक में, यह स्टेनलेस स्टील काटने की सख्त मांगों को पूरा करता है जबकि सिलेंडर नाइट्रोजन की तुलना में बेजोड़ लागत बचत प्रदान करता है। CE और ISO प्रमाणपत्रों द्वारा समर्थित, 2 साल की वारंटी,और अनुकूलन योग्य विकल्प (ई.g,विस्फोट प्रतिरोधी नाइट्रोजन जनरेटर, मॉड्यूलर विस्तार), यह उपकरण कार्यशालाओं के लिए एक विश्वसनीय निवेश है जो प्रतिस्पर्धात्मकता बढ़ाने का प्रयास करते हैं।
