ऑक्सीजन उत्पादन के लिए 300nm3/H PSA प्रौद्योगिकी

पीएसए ऑक्सीजन जेनरेटर मूल्य चिकित्सा और औद्योगिक ऑक्सीजन संयंत्र

विवरण

दबाव स्विंग सोखना ऑक्सीजन जनरेटर जिओलाइट आणविक चलनी को सोखना के रूप में और दबाव सोखना और दबाव desorption के सिद्धांत का उपयोग करके हवा से ऑक्सीजन को अलग करने के लिए एक स्वचालित उपकरण है।जिओलाइट एक विशेष प्रक्रिया द्वारा संसाधित झरझरा सोखना सामग्री का एक प्रकार है, सतह और आंतरिक micropores गोलाकार दानेदार adsorbent से भरा, हल्का पीला था।

पैरामीटर

संघटन:

1. एयर कंप्रेसर

पीएसए नाइट्रोजन जनरेटर के वायु स्रोत बिजली उपकरण के रूप में, हवा कंप्रेसर को आम तौर पर चुना जाता है: नाइट्रोजन जनरेटर के सामान्य संचालन को सुनिश्चित करने के लिए नाइट्रोजन जनरेटर के लिए पर्याप्त संपीड़ित हवा प्रदान करने के लिए स्क्रू मशीन, सेंट्रीफ्यूज।

2. बफर टैंक

भंडारण टैंक का कार्य बफर, स्थिर और ठंडा करना है;इस प्रकार सिस्टम के दबाव के उतार-चढ़ाव को कम करते हुए, नीचे के नाली वाल्व के माध्यम से तेल और पानी की अशुद्धियों को पूरी तरह से हटा दिया जाता है, ताकि संपीड़ित हवा आसानी से संपीड़ित वायु शोधन घटक से गुजर सके, जिससे उपकरण का विश्वसनीय और स्थिर संचालन सुनिश्चित हो सके।

3. संपीड़ित वायु शोधन उपकरण

बफर टैंक से संपीड़ित हवा को पहले संपीड़ित वायु शोधन उपकरण में पारित किया जाता है।संपीड़ित हवा पहले उच्च दक्षता वाले तेल हटानेवाला द्वारा अधिकांश तेल, पानी और धूल को हटा देती है, और फिर फ्रीज ड्रायर के माध्यम से पानी को ठंडा करने और निकालने के लिए जाती है, और ठीक फ़िल्टर तेल और धूल को हटा देता है।और इसके बाद आने वाले महीन फिल्टर द्वारा गहरी शुद्धि की जाती है।सिस्टम की कामकाजी परिस्थितियों के अनुसार, हांडे ने विशेष रूप से संभावित ट्रेस तेल प्रवेश को रोकने और आणविक चलनी के लिए पर्याप्त सुरक्षा प्रदान करने के लिए संपीड़ित वायु degreaser का एक सेट तैयार किया।कड़ाई से डिज़ाइन किया गया वायु शोधन घटक जिओलाइट आणविक चलनी के सेवा जीवन को सुनिश्चित करता है, और इस घटक द्वारा उपचारित स्वच्छ हवा का उपयोग इंस्ट्रूमेंट गैस के लिए किया जा सकता है।

4. एयर क्राफ्ट टैंक

वायु भंडारण टैंक का कार्य वायु प्रवाह की धड़कन को कम करना और बफरिंग भूमिका निभाना है;इस प्रकार सिस्टम के दबाव में उतार-चढ़ाव को कम करता है, ताकि संपीड़ित हवा आसानी से संपीड़ित वायु शोधन घटक से गुजर सके, ताकि तेल और पानी की अशुद्धियों को पूरी तरह से हटा दिया जा सके और बाद के पीएसए ऑक्सीजन और नाइट्रोजन पृथक्करण उपकरण के भार को कम किया जा सके।साथ ही, जब सोखना टावर स्विच किया जाता है, तो यह पीएसए ऑक्सीजन और नाइट्रोजन अलगाव डिवाइस के लिए कम समय में दबाव को तेजी से बढ़ाने के लिए बड़ी मात्रा में संपीड़ित हवा भी प्रदान करता है, ताकि सोखना टावर में दबाव जल्दी से बढ़ जाए काम का दबाव, यह सुनिश्चित करना कि उपकरण विश्वसनीय और स्थिर है।Daud।

5. ऑक्सीजन और नाइट्रोजन पृथक्करण उपकरण

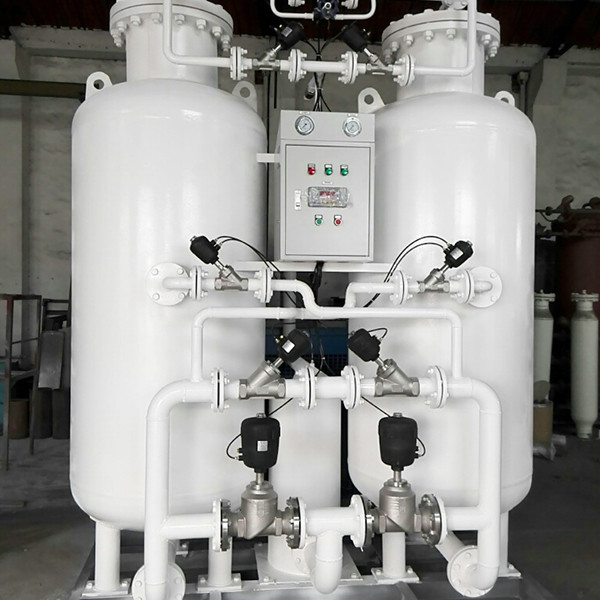

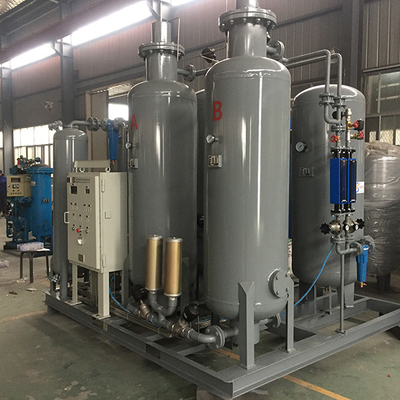

ऑक्सीजन जनरेटर के लिए आणविक चलनी से सुसज्जित दो सोखना टावर, ए और बी हैं।जब स्वच्छ संपीड़ित हवा ए टावर के इनलेट अंत में प्रवेश करती है और आणविक चलनी के माध्यम से आउटलेट अंत तक बहती है, तो नाइट्रोजन इसके द्वारा सोख लिया जाता है, और उत्पाद ऑक्सीजन सोखना टावर के आउटलेट अंत से बहता है।कुछ समय के बाद, टॉवर ए में आणविक चलनी सोखना से संतृप्त होती है।इस समय, टावर ए स्वचालित रूप से सोखना बंद कर देता है, और संपीड़ित हवा नाइट्रोजन को अवशोषित करने और ऑक्सीजन का उत्पादन करने के लिए टावर बी में बहती है, और टावर ए के आणविक चलनी को पुन: उत्पन्न करती है। आणविक चलनी का पुनर्जन्म तेजी से वायुमंडलीय दबाव में सोखना टावर को गिराकर महसूस किया जाता है अधिशोषित नाइट्रोजन को हटा दें।दो टावर बारी-बारी से ऑक्सीजन और नाइट्रोजन के पृथक्करण को पूरा करने के लिए सोखना और पुनर्जनन करते हैं, और लगातार ऑक्सीजन का उत्पादन करते हैं।उपरोक्त सभी प्रक्रियाएं प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) द्वारा नियंत्रित होती हैं।जब आउटलेट के अंत में ऑक्सीजन की शुद्धता निर्धारित मान पर सेट की जाती है, तो पीएलसी प्रोग्राम स्वचालित वेंट वाल्व को स्वचालित रूप से अयोग्य ऑक्सीजन को वेंट करने के लिए कार्य करता है, गैस बिंदु पर अयोग्य ऑक्सीजन के प्रवाह को काट देता है, और कम करने के लिए एक साइलेंसर का उपयोग करता है। जब गैस निकाल दी जाती है तो शोर 78dBA से नीचे हो जाता है।

6. ऑक्सीजन प्रक्रिया टैंक

ऑक्सीजन बफर टैंक का उपयोग ऑक्सीजन की स्थिर निरंतर आपूर्ति सुनिश्चित करने के लिए नाइट्रोजन-ऑक्सीजन पृथक्करण प्रणाली से अलग ऑक्सीजन के दबाव और शुद्धता को संतुलित करने के लिए किया जाता है।उसी समय, सोखना टॉवर को स्विच करने के बाद, यह अपने स्वयं के गैस के हिस्से को सोखने वाले टॉवर में वापस रिचार्ज करेगा, एक तरफ, यह सोखना टॉवर को दबाव बढ़ाने में मदद करता है, और दूसरी ओर, यह भी खेलता है बिस्तर परत की सुरक्षा में एक भूमिका, जो उपकरण के संचालन में एक बहुत ही महत्वपूर्ण प्रक्रिया निभाता है।सहायक की भूमिका।
